陣列MEMS光開關
陣列MEMS光開關具有高速度、低損耗、高可靠性、長壽命、靈活配置、易于集成、低功耗、環保節能等特點,應用于光網絡保護與恢復、光交叉連接(OXC)、光分插復用(OADM)、光學測試與傳感等領域
產品咨詢
詳細信息

陣列MEMS光開關

一、陣列MEMS光開關的定義
陣列MEMS光開關,是一種基于微機電系統技術的光信號切換設備,通過集成多個微小的機械結構(如微鏡片或微反射鏡)在硅基底上,利用靜電或磁感應等驅動方式,實現光信號在多個輸入和輸出端口之間的靈活切換。其核心在于利用微小的機械運動來控制光信號的傳播路徑,是光通信網絡中實現動態配置和高效管理的重要器件。
二、陣列MEMS光開關的特點
1、高速度、低損耗:陣列MEMS光開關具有高速切換和低損耗的特點,能夠在短時間內完成光信號的切換,同時保持較低的插入損耗,確保光信號的傳輸質量。
2、高可靠性、長壽命:基于MEMS技術的光開關具有卓越的可靠性和長壽命,能夠在復雜的光網絡環境中穩定運行,降低維護成本,提高網絡可靠性。
3、靈活配置、易于集成:陣列MEMS光開關具有靈活的輸入輸出配置,能夠輕松實現光網絡的動態配置。同時,其易于與大規模集成電路制作工藝兼容,便于集成化、擴展化,有利于降低成本,提高生產效率。
4、低功耗、環保節能:陣列MEMS光開關的驅動方式具有低功耗的特點,能夠降低光網絡的能耗,符合現代通信技術的綠色發展趨勢。


三、陣列MEMS光開關光路示意圖

陣列MEMS光開關光路示意圖

四、陣列MEMS光開關性能指標

    參數數值
    工作波長范圍
1260-1650nm
    工作波長
1310nm/1550nm
    插入損耗
≤2.0dB
    波長相關損耗
≤0.8dB
    溫度相關損耗
≤0.5dB
    偏振相關損耗
≥0.3dB
    回波損耗
≥50dB
    串?dāng)_值
≥50dB
    重復性
±0.1dB
    切換時間
≤10ms
    最大承受光功率
≤500mW
    光纖類型
SM-9/125
    光接口類型
FC/APC/法蘭盤接口
    控制接口
RS232
    工作電壓
DC5V
    使用壽命
≥10 billion times
    功耗
≤10W
    工作溫度
-20℃ ~ +70℃
    貯存溫度
-40℃ ~ +85℃
    模塊尺寸
200x100x22mm

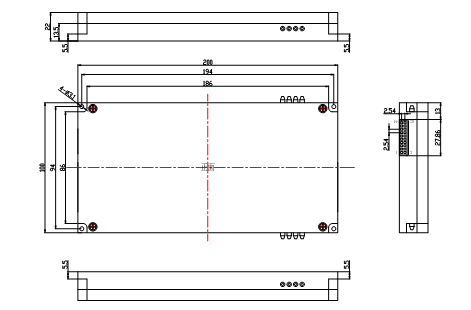

五、陣列MEMS光開關尺寸示意圖

陣列MEMS光開關尺寸示意圖


六、管腳定義

    Pin#

Signal name
Type
Description
    1
2
VCC
Power
+5VDC , Digital power supply
    34GND
Power
Digital ground
    5
TXD
Output
Transmit Data
    6
RXD
Input
Receive Data
    78GND
Power
Digital ground
    9、10、11、12、13、14、15、16、17、18、19、20
NC




四川梓冠光電陣列MEMS光開關訂貨信

工作波長
光纖類型
工作電壓
光接口類型
1310nm/1550nm
SM-9/125
DC5V
FC/APC
法蘭盤接口
Others

陣列MEMS光開關拓展資料
一、陣列MEMS光開關的工作原理
陣列MEMS光開關的工作原理基于微鏡陣列的精確操控。當接收到控制信號時,微鏡會根據指令旋轉到特定角度,將入射光信號反射到預定的輸出端口。這一過程中,微鏡的微小位移或旋轉是通過靜電或磁感應等驅動方式實現的。具體來說,當控制信號施加到微鏡上的電極時,會產生靜電力或磁力,使微鏡發生微小的旋轉或平移,從而改變反射光的方向。這一過程實現了光信號的快速、準確切換,為光網絡的動態配置提供了可能。
二、陣列MEMS光開關的應用范圍
1、光網絡保護與恢復:在復雜的光網絡中,陣列MEMS光開關能夠迅速響應網絡故障,實現光信號的快速切換,保障網絡的穩定性和可靠性。這一特性使其成為光網絡保護與恢復系統中的關鍵器件。
2、光交叉連接(OXC):作為OXC設備的核心部件,陣列MEMS光開關能夠完成光信號在不同光路之間的交叉連接,構建高效靈活的光通信網絡。這一特性使其在數據中心、云計算等場景中發揮重要作用。
3、光分插復用(OADM):在光傳送網中,陣列MEMS光開關能夠靈活地上下光信號,實現光信號的復用和解復用,提高網絡帶寬利用率。這一特性使其成為光分插復用系統中的理想選擇。
4、光學測試與傳感:在光學測試和傳感系統中,陣列MEMS光開關可用于光信號的精確控制和測量,提高測試和傳感的精度和效率。這一特性使其在科研、醫療等領域具有廣泛應用前景。
