三、1450nm1×4光開關模塊技術參數
工作波長 nm 532~980（MM） 532~980（SM） 1260~1620（MM） 1260~1620（SM） 測試波長(可選) nm 650/780/850/980 650/780/850/980 1310/1490/1550/1625 1310/1490/1550/1653 插入損耗 dB <1dB <1.2dB <1dB <1.2dB 回波損耗 dB SM≥50、MM≥30 信道串擾 dB SM≥55、MM≥35 偏振相關損耗 dB ≤0.05 波長相關損耗 dB ≤0.25 消光比 dB ≥18 溫度相關損耗 dB ≤0.25 重復性 dB ±0.02 使用壽命 次 切換107次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB) 傳輸光功率 mW ≤500 切換時間 ms ≤15（相鄰信道切換） 工作溫度 °C -20～+70 儲存溫度 °C -40～+85 電源 V 5 OR 12 模塊外形尺寸 mm 1~25路 132x47x34 mm 25~35路 146x50X53
管腳定義
DB9針串口管腳定義如下
管腳編號 管腳定義 功能說明 2 SOUT 串口數據發送端 3 SIN 串口數據接收端 5 SGND 串口信號地 8 VCC 電源正極，接DC 12/1A 9 GND 電源負極 其他 懸空
尺寸圖

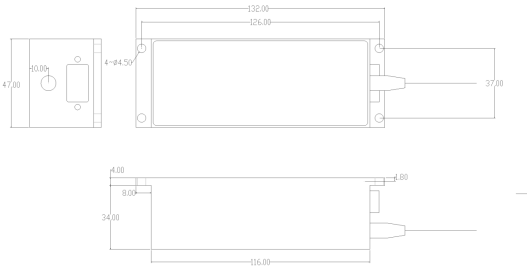

1x4 1x8 1x16機械式光開關模塊尺寸圖

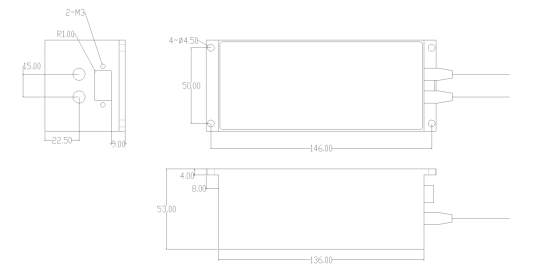

1x32 機械式光開關模塊尺寸圖

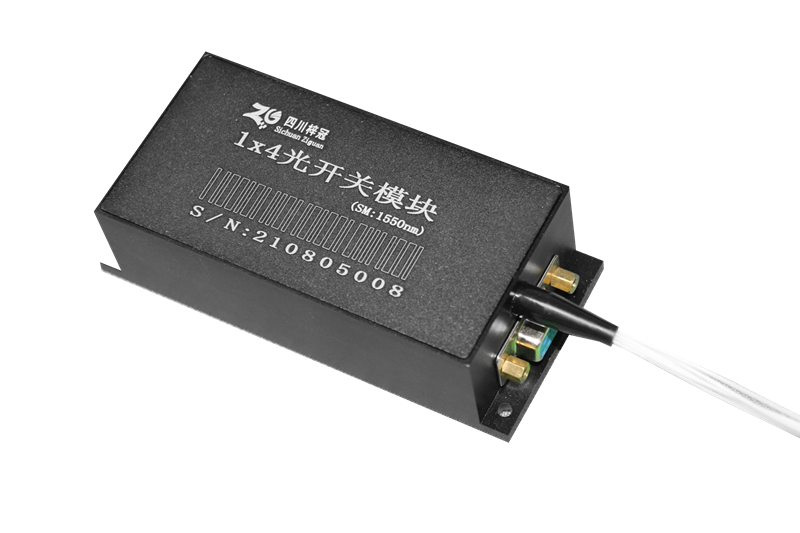

四川梓冠光電1450nm1×4光開關模塊訂貨信息
工作波長 模塊外形尺寸 電源 532~980（MM）
532~980（SM）
1260~1620（MM）
1260~1620（SM）1-25 132x47x34
25-35 146x50X5312V or 5V
1450nm 1×4光開關模塊的拓展資料
一、1450nm 1×4光開關模塊的工作原理
1450nm 1×4光開關模塊的工作原理主要基于硅基波導技術和電子驅動技術。當光信號從輸入端口進入時，它會在硅基波導中傳輸。此時，電子驅動系統會根據接收到的控制信號，精確調整波導內部的光學結構或折射率，使得光信號在波導間發生耦合或反射，從而被引導至指定的輸出端口。
1、波導傳輸：光信號在硅基波導中傳輸，得益于硅材料在通信波段的透明性和優異的電學性能，光信號在傳輸過程中損耗極低。
2、電子驅動：電子驅動系統通過精確控制波導內部的光學結構或折射率，實現光信號的切換。這一過程中，可能采用馬赫-曾德爾干涉儀(MZI)、微環諧振器(MRR)或電光調制器等結構，通過改變波導的有效折射率或長度，控制光信號的相位差，進而實現光路的切換。
3、光信號輸出：經過精確控制后，光信號會從指定的輸出端口輸出，完成整個切換過程。
二、1450nm 1×4光開關模塊的應用范圍
1450nm 1×4光開關模塊在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：
1、光網絡路由與保護：在光網絡中，模塊可用于實現光信號的快速路由切換，提高網絡的靈活性和可靠性。當某條光路出現故障時，模塊能夠迅速將光信號切換到備用路徑，確保網絡的連續運行。
2、光交叉連接(OXC)：在光交叉連接系統中，模塊作為關鍵器件，實現不同光路之間的交叉連接和靈活調度。這能夠提高光網絡的帶寬利用率和靈活性，滿足復雜多變的業務需求。
3、光信號分插復用(OADM)：在光信號分插復用系統中，模塊用于在光路上動態地插入或提取特定波長的光信號。這種能力使得光網絡能夠靈活地管理波長資源，提高網絡的效率和靈活性。
4、光傳感與測量：此外，模塊還可用于光傳感系統和測量裝置中，通過切換光路來實現對光信號的精確測量和分析。這對于光通信系統的監測和維護具有重要意義。
