1x2 2x2 磁光開關
1x2  2x2 磁光開關具有無活動部件、超快的切換速度、低功耗、易于布線、卓越的可靠性和穩定性等特點,主要應用于光通信系統、光纖傳感系統、光信號處理系統、高速保護系統等領域
產品咨詢
詳細信息

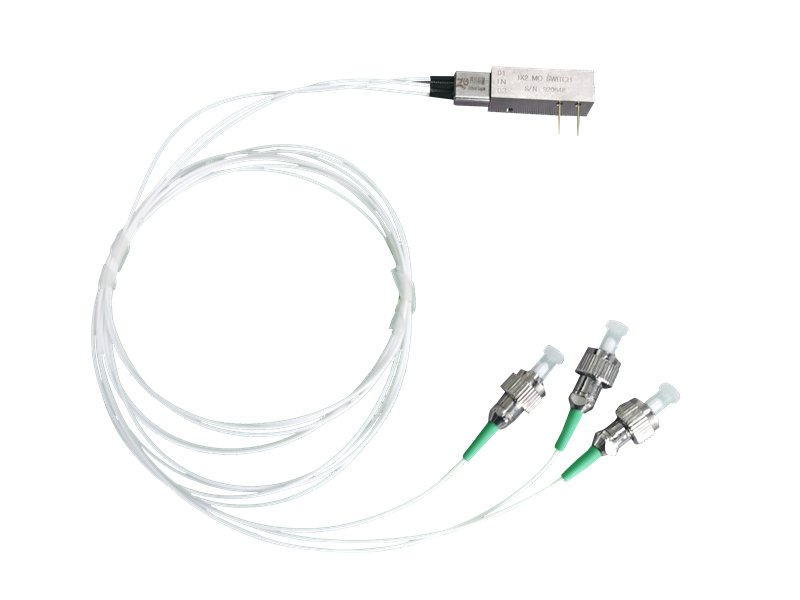

1x2 2x2磁光開關

一、1x2 2x2磁光開關的定義
1x2與2x2磁光開關是一種基于法拉第旋光效應和晶體雙折射原理的光電器件。它們通過改變外加磁場的方向和強度,實現對光信號傳輸路徑的切換和控制。1x2磁光開關具有一個輸入端口和兩個輸出端口,能夠根據控制信號選擇性地將光信號從輸入端口傳輸?shù)狡渲幸粋€(gè)輸出端口。而2x2磁光開關則具有兩個輸入端口和兩個輸出端口,能夠?qū)崿F(xiàn)光信號的交叉或直通傳輸,具有更高的靈活性和復雜性。
二、1x2 2x2磁光開關的特點
1、無活動部件:1x2與2x2磁光開關采用全固態設計,沒有任何移動部件,因此具有極高的耐用性和穩定性。
2、超快的切換速度:磁光開關的切換速度極快,通常在微秒級別,能夠滿足高速光通信系統的需求。
3、低功耗:由于磁光開關采用非機械式切換,因此功耗極低,有助于降低整個光網絡系統的能耗。
4、易于布線:磁光開關的所有光纖都在同一側,使得布線工作更加簡便快捷。
5、卓越的可靠性和穩定性:磁光開關采用專利保護的非機械配置,具有高可靠性和穩定性,能夠長期穩定運行。

三、1x2 2x2磁光開關的技術參數

     參數
單位
參數值
備注
    波長范圍
nm
1525~1565
其他波段可選
    插入損耗
dB
0.7(Typ.); 1.2 (Max.)

    偏振相關損耗
dB
0.1 (Typ.); 0.2 (Max.)

    回波損耗
dB
40

    串?dāng)_
dB
40
典型值 >50dB
    偏振模色散
ps
0.2

    重復性
dB
+/- 0.01

    使用壽命
cycles
>100Billions

    開關時間
μs
10~30/200~400
其他速度可選
    儲存溫度
P0PC
-40~85

    工作溫度
P0PC
-5~70

    最大光功率
mW
500
大功率可選
    尺寸(長×寬×高)
mm
28 × 9.5 × 7.8

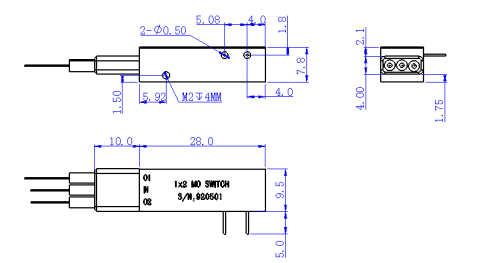

尺寸圖

尺寸圖


電氣規格

    參數
規格超快
單位
    開關電壓 (VCC)
5 (±5%)
6.0~7.0
V
    開關電流
< 100
< 350
mA
    駕駛模式
電壓或脈沖驅動
脈沖驅動
NA
    脈沖寬度(典型)
1000
20
μs
    切換頻率
<800
< 3000
Hz

開關狀態表對應的引腳控制信號

引腳1
引腳2
光輸出端口
1(電壓 = VCC)
0(電壓=GND)
IN     OUT1
0(電壓=GND)
1(電壓 = VCC)
IN     OUT2
1(電壓 = VCC)
0(電壓=GND)
OUT2     IN
0(電壓=GND)
1(電壓 = VCC)
OUT1     IN

四川梓冠光電1x2 2x2 磁光開關訂貨信息

工作模式
開關速度
工作波長
光纖
光纖長度
連接器類型
1.常規
2.雙向
1.200~400us
2.10~30us
3. Others
1.C Band 1525~1565 nm
2. L Band 1565-1615 nm
3. C & L Band
4. Others
1.250μm光纖
2. 900μm光纖
3. Others
1.0.5 +/- 0.1 m
2. 1.0 +/- 0.1 m
3. Others
0.無接頭/No
1. FC/UPC
2. FC/APC
3. SC/UPC
4. SC/APC
5. Others

1x2 2x2磁光開關拓展資料
一、1x2 2x2磁光開關的工作原理
1x2與2x2磁光開關的工作原理主要基于法拉第旋光效應和晶體的雙折射特性。當光信號通過磁光晶體時,外加磁場會改變光信號的偏振狀態,從而實現光路的切換。具體來說,當外加磁場的方向改變時,磁光晶體會對入射光的偏振面產生不同的旋轉角度,導致光信號在輸出端口的選擇性傳輸。
在1x2磁光開關中,通過精確控制外加磁場的方向和強度,可以使得光信號從輸入端口選擇性地傳輸?shù)狡渲幸粋€(gè)輸出端口。而在2x2磁光開關中,通過改變外加磁場的方向和強度,可以實現光信號的交叉或直通傳輸,滿足更復雜的光網絡需求。
二、1x2 2x2磁光開關的應用范圍
1、光通信系統:1x2與2x2磁光開關在光通信系統中具有廣泛的應用。它們可以用于光信號的路由和切換,提高光網絡的靈活性和可擴展性。此外,磁光開關還可以用于光網絡的保護和恢復,確保光信號的穩定傳輸。
2、光纖傳感系統:磁光開關在光纖傳感系統中也發揮著重要作用。它們可以用于光信號的調制和解調,提高傳感器的靈敏度和準確性。此外,磁光開關還可以用于光纖傳感器的校準和測試,確保傳感器的穩定性和可靠性。
3、光信號處理系統:在光信號處理系統中,1x2與2x2磁光開關可以用于光信號的濾波、放大和衰減等操作。通過精確控制光信號的傳輸路徑和偏振狀態,可以實現復雜的光信號處理功能。
4、高速保護系統:磁光開關具有極快的切換速度,因此可以用于高速保護系統。當光網絡中出現故障時,磁光開關能夠迅速切換光信號的傳輸路徑,確保光信號的連續傳輸和網絡的穩定性。
