保偏MEMS光衰減器模塊
一、保偏MEMS光衰減器模塊的定義保偏MEMS光衰減器模塊，是微機電系統（MEMS）技術與光學技術的完美結合。它利用微小的機械結構，在微米或納米尺度上實現對光信號強度的精確調節。這種調節方式基于靜電驅動技術，當施加電壓時，靜電力會驅動微機械結構發生相應的變化，從而實現對光信號強度的連續或離散調節。二、保偏MEMS光衰減器模塊的特點1、高精度和高穩定性：通過精確控制微機械結構的運動，保偏MEMS光衰減器模塊可以實現對光信號強度的連續或離散調節，確保光信號在適當?shù)姆秶鷥?nèi)傳輸。這種高精度和穩定性對于光通信系統的穩定性和可靠性至關重要。2、快速響應：保偏MEMS光衰減器模塊的響應速度快，能夠迅速響應光信號的變化并進行調節。這種快速響應能力對于光通信系統的動態性能至關重要，特別是在需要實時調節光信號衰減量的場景中，如光自動增益調節等。3、低功耗和小型化：基于MEMS技術的設計使得保偏MEMS光衰減器模塊具有低功耗和小型化的特點。這不僅有利于光通信系統的集成，還能降低系統的整體能耗，提升系統的整體性能。4、符合國際標準：保偏MEMS光衰減器模塊的設計通常符合各種國際標準和認證要求，如GR-1209和GR-1221等。這保證了其產品的質量和可靠性，并有助于在全球范圍內推廣和應用。三、保偏MEMS光衰減器模塊的技術參數
| 參數 | 規格 |
|
工作電壓（V）
| 8-12V(or 5V)
|
|
工作波長（nm）
| 1260-1650 or 980nm/1064nm
|
|
中心波長（nm）
| 1310/1550/1064
|
|
衰減范圍
| 0-60
|
|
插入損耗（dB）
| 0-30
| ≤1.2
|
0-40
| ≤2.0
|
0-60
| ≤2.5
|
衰減穩定度
| ±0.04(max)
|
|
回波損耗
| ＞ 55
|
|
工作溫度（℃）
| - 20～60
|
|
儲存溫度（℃）
| -40～80
|
|
連接器類型
| 可選
|
|
尾纖長度
| 根據客戶要求定制
|
|
控制協議
| RS232
|
|
通道數
| 可定制
|
|
物理尺寸(長X寬X高）
| 4通道及以下
| 86X77X18 mm
|
1-4CH
|
8通道及以下
| 100X90X22mm
|
5-8CH
|
16通道及以下
| 170X100X28mm
|
| 9-16CH |
四、保偏MEMS光衰減器模塊接線定義
功能
| 引腳
| 功能定義
|
供電電源
| 紅色
| 電源正極
|
黑色
| 電源負極
|
串口RS232
| DB9-2
| TX
|
DB9-3
| RX
|
DB9-5
| GND |
五、保偏MEMS光衰減器模塊控制方法
1.串口配置
串口選項
| 數據設置
|
波特率
| 9600
|
停止位
| 1位
|
數據位
| 8位
|
奇偶效驗
| 無
|
是否十六進制發送
| 是 |
2.通信協議
|
功能
| 指令
| 說明
|
設置衰減值
| FC ID 11
| XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE） |
00 XX XX
|
|
FE
|
|
微調
| FC ID 12
| XX XX為0~FFF
|
00 XX XX
|
|
FE
|
|
FC ID 13
|
|
00 XX XX
|
|
FE
|
|
微調保存
| FC ID 14
| ID is the channel value to be set.
|
00 00 00
|
|
FE
|
|

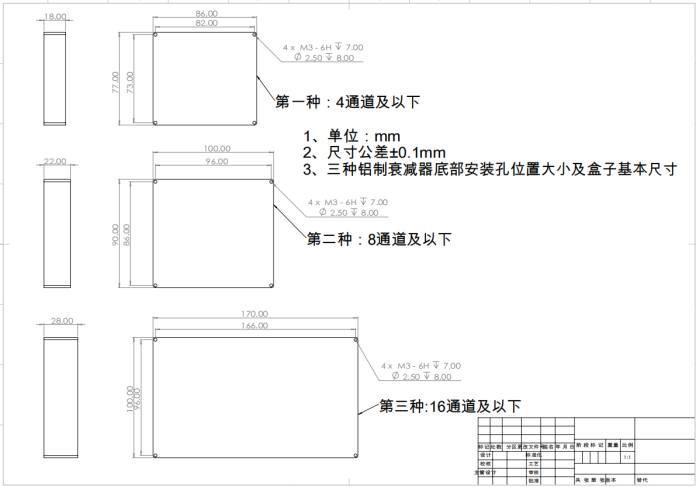

六、安裝尺寸
四川梓冠光電保偏MEMS光衰減器模塊訂貨信息
ZG
| 通道
| 工作波長
| 光纖類型
| 光纖長度
| 連接頭
|
1 2 ... | 10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=other
| 1=裸光纖
2=900um光纖
| 1=1M
0=others
| 0=None
1=FC/APC
2= FC/PC
3=SC/APC |
保偏MEMS光衰減器模塊拓展資料
一、保偏MEMS光衰減器模塊的工作原理靜電驅動：保偏MEMS光衰減器模塊的工作原理主要依賴于靜電驅動技術。當施加電壓時，靜電力會驅動微機械結構（如反射鏡或光柵）發生微小的角度轉動或位移，從而改變光路中光信號的傳輸方向或強度。光信號調節：通過控制微機械結構的微小運動，可以實現對光信號強度的精確調節。這種調節可以是連續的，也可以是離散的，確保光信號在適當?shù)姆秶鷥?nèi)傳輸。保偏特性：保偏MEMS光衰減器模塊還具備保偏特性，能夠在傳輸過程中保持光信號的偏振狀態不變，這對于光通信系統的穩定性和可靠性至關重要。二、保偏MEMS光衰減器模塊的應用范圍1、光通信系統：保偏MEMS光衰減器模塊在光通信系統中發揮著重要作用。它可以用于預置光功率均衡、信道傳輸均衡等場景，確保光信號在傳輸過程中的穩定性和可靠性。2、光自動增益調節：在某些光通信系統中，需要根據實際情況動態調節光信號的增益。保偏MEMS光衰減器模塊具有快速響應的特點，能夠?qū)崟r(shí)根據系統的需求動態調節光信號的衰減量，滿足系統的實際需求。3、光器件測試與測量：在光通信器件的測試與測量過程中，保偏MEMS光衰減器模塊可以作為標準衰減器使用，為測試系統提供精確的衰減量參考。同時，由于其高精度和穩定性，還可以用于校準其他光學元件和測試設備，確保測試結果的準確性和可靠性。4、光放大器功率控制：在光放大器（如EDFA）中，保偏MEMS光衰減器模塊可以用于控制輸出功率，確保光信號在傳輸過程中的穩定性和可靠性。
