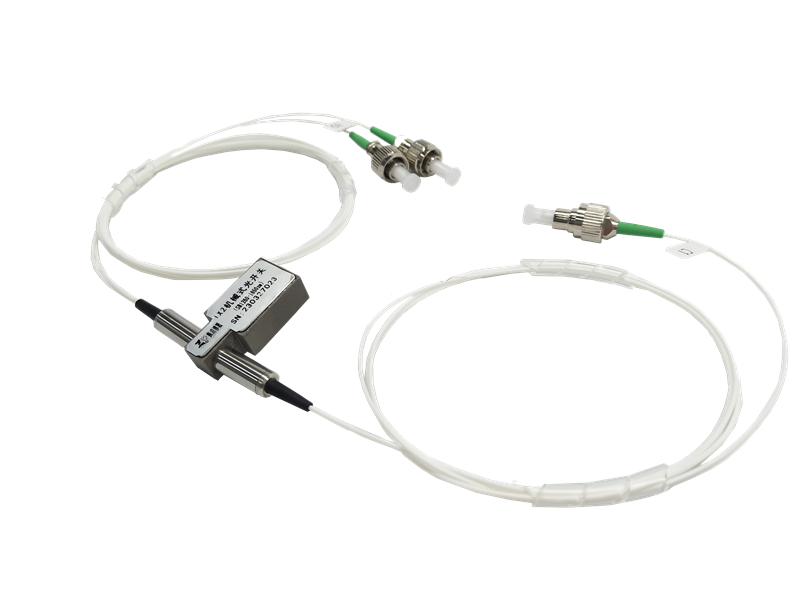

機械式D1X2光開關具有高可靠性、低插入損耗、快速響應、波長透明性、易于維護等特點，它允許在輸入光纖和輸出光纖之間進行信道選擇。它被廣泛應用于光網絡保護、路由選擇、光信號上下話路復用、光網絡測試等領域。
三、機械式D1X2光開關的的技術參數
| 參數 | 單位 | 規格 |
| 波長 | nm | 1310±50 |
| 插入損耗（最大值） | dB | ≤0.8 |
| 回波損耗 | dB | ≥50 |
| 可重復性 | dB | ≤ 0.02 |
| 串擾 | dB | ≥50 |
| 偏振相關損耗 | dB | ≤ 0.05 |
| 溫度相關損耗 | dB | ≤ 0.25 |
| 工作溫度 | ℃ | -20~70 |
| 儲存溫度 | ℃ | -40~85 |
| 切換時間 | ms | ≤5 |
| 使用壽命 | Cycle | ≥107 |
| 光功率 | mw | ≤500 |
| 控制電壓 | V | 3 or 5 |
| 光纖類型 | 單模，G657 | |
| 尾纖長度 | 1±0.05 M | |
| 連接器類型 | LC/APC | |
| 注意 | 1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。 | |
| 2.重復性是在100次循環后定義的. | ||
| 3.不包括連接器，連接器的插入損耗增加0.2dB. | ||

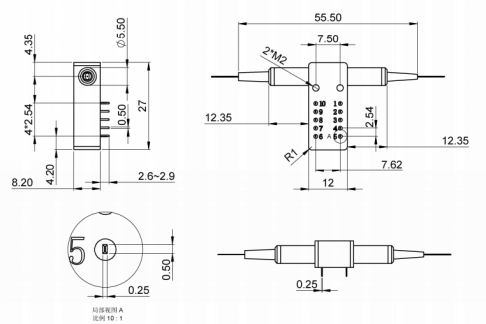

尺寸圖
引腳定義
| Type | Status | Optical Path | Electric Drive | Status Sensor | ||||||
| D1x2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| Latching | A | C1→O1, C2→O2 | -- | -- | GND | V+ | Close | Open | Open | Close |
| B | C1→O3, C2→O4 | V+ | GND | -- | -- | Open | Close | Close | Open | |
| Non-Latching | A | C1→O1, C2→O2 | -- | -- | -- | -- | Close | Open | Open | Close |
| B | C1→O3, C2→O4 | V+ | -- | -- | GND | Open | Close | Close | Open | |
電流和電阻參數
| Specification | Voltage | Current | Resistance | |
| 5V | Latching | 4.5~5.5V | 36~44mA | 125? |
| 5V | Non-Latching | 4.5~5.5V | 26~32mA | 175? |
| 3V | Latching | 2.7~3.3V | 54~66mA | 50? |
| 3V | Non-Latching | 2.7~3.3V | 39~47mA | 70? |
四川梓冠光電機械式D1X2光開關訂貨信息
| A | B | C | D | E | F | G | H |
| Port type | Fiber Type | Control Voltage | Test Wavelength | Switch Type | Tube Type | Fiber Length | Connector |

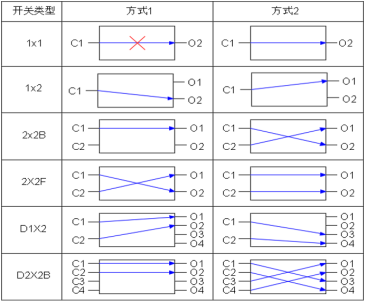

| 1×1 1×2 2×2B 2x2F D1×2 D2×2B | G657A1 G657A2 OM1 62.5/125 OM2 50/125 Others | 3:3V 5:5V | 850:850nm 1310:1310nm 1550:1550nm 1315:1310&1550nm | L：Latching N:Non-Latchig | 25:250um 90:900um Others | 05:0.5m±5cm 10:1.0m±5cm 15:1.5m±5cm Others | OO: None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: Others |
| 注意事項 | 1.以上規格僅顯示模塊的典型性能。 | ||||||
| 2.請聯系我們的銷售人員討論您的具體要求。 | |||||||
機械式D1X2光開關拓展資料
一、機械式D1X2光開關的工作原理
機械式D1X2光開關的工作原理主要依賴于光纖或光學元件的物理移動來改變光路。當控制信號作用于開關時，驅動機構會啟動，推動光纖或光學元件移動，從而改變光信號的傳輸路徑。具體來說，當輸入端口接收到光信號時，機械式D1X2光開關會根據控制信號的要求，將光信號切換至指定的輸出端口。這一過程中，光纖或光學元件的移動需要精確控制，以確保光信號的穩定傳輸和切換的準確性。
二、機械式D1X2光開關的應用范圍
機械式D1X2光開關在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：
1、光網絡保護：在光網絡中，機械式D1X2光開關可用于實現光信號的快速切換和保護。當某條光路出現故障時，能夠迅速將光信號切換到備用路徑，確保網絡的連續運行。這一特性在光網絡自愈保護系統中尤為重要。
2、路由選擇：機械式D1X2光開關可根據網絡需求動態調整光信號的傳輸路徑，實現光網絡的靈活路由選擇。這有助于提高網絡的帶寬利用率和靈活性，滿足復雜多變的業務需求。
3、光信號上下話路復用：在光節點處，機械式D1X2光開關可用于實現光信號的上下話路復用（OADM）。通過精確控制光信號的切換，機械式D1X2光開關能夠在光網絡中動態地插入或提取特定波長的光信號，實現光網絡的動態配置和優化。
4、光網絡測試：在光網絡測試和監控中，機械式D1X2光開關可用于對光網絡進行在線監測和測試。通過切換光路，可以對光網絡的性能進行實時監測和分析，確保網絡的穩定性和可靠性。
