三、1500ps光纖延遲線規格參數
參數 指標 工作波長 1260-1650,1310-1550,可定制 850,980,1060 校準波長 1310-1550 延遲范圍 0~100ps 0~330ps 0~700 ps 0~1500ps 分辨率 10fs 插入耗損 典型0.8dB,最大1.2dB（0-1500PS耗損≤1.4db） 重復性 ＜0.5ps 插入損耗變化 ±0.2dB 對應0- 100ps模塊 ±0.3 dB 對應0- 330ps模塊 ±0.4dB 對應0- 700ps模塊 ±0.8 dB 對應1500PS模塊 回波損耗 > 55 dB 消光比 >18 dB 傳輸光功率 光功率典型 500mW/可定制5W/10W/15W/20W/30W 工作溫度 0-~65℃ 儲存溫度 -40~85℃ 光纖類型 Conning SMF-28,or Fujikura PM Panda fiber 尺寸(L x W x H) 114 x 33 x 35.5mm for 100ps model
148.5 x 33 x 35.5mm for 330ps model
203.5x 33 x 35.5mm for 700ps model
210.5x 46 x 35.5mm for 1500ps model以上規格均不含連接頭

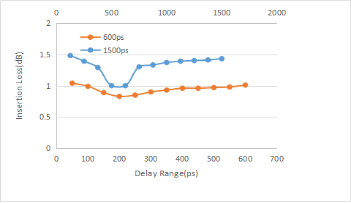

典型延遲譜線
四川梓冠光電1500ps光纖延遲線訂貨信息
ZG 延遲范圍 光纖類型 光纖長度 連接頭 10=100ps
33=330ps
70=700ps
150=1500ps
XX=othersS9=SMF 900um
M5=MMF 50/125/900um
M6=MMF 62.5/125/900um
PM= PM Panda
XX=others1=1.0m
2=2.0mNE=None FA=FC/APC
FC=FC/PC SA=SC/APC
SC=SC/PC ST=ST/PC
LA=LC/APC LC=LC/PC
XX=others
1500ps光纖延遲線拓展資料
一、1500ps光纖延遲線的工作原理
1500ps光纖延遲線的工作原理基于光在光纖中的傳輸延時特性。具體來說，當光信號進入光纖延遲線時，首先被轉換為適合光纖傳輸?shù)男问?，隨后在光纖中進行傳輸。通過內置的調控機制，如光纖布拉格光柵、光纖環形器等特殊結構，可以精確控制光纖長度或改變光纖中的光信號傳播速度，從而實現對光信號延遲時間的調節。這一過程中，電子控制系統實時監測并調整光學元件的狀態，確保延遲時間的精確性與穩定性。
二、1500ps光纖延遲線的應用范圍
1、光通信與信號處理：在光通信網絡中，可用于實現信號的同步傳輸、復用與交錯傳輸，提高網絡的整體性能與傳輸質量。同時，在高速數據傳輸與遠距離通信中，其低損耗、高穩定性的特點尤為突出。
2、雷達與電子對抗：在雷達系統中，能夠模擬不同距離目標的回波信號，為雷達的測試和校準提供高精度的時間延遲控制。在電子對抗領域，可用于快速調整信號的時序特性，提高系統的抗干擾能力與反應速度。
3、醫學影像診斷：在醫學影像領域，可用于實現多組數據之間的時間一致性，提高診斷的準確性和效率。
4、光學測量與傳感器：能夠調節光信號的到達時間，實現與其他測量設備的信號同步，提高測量精度和可靠性。
