保偏磁光開關工作原理、定義、結構、特點及應用解析
發布時間:2025-05-19

保偏磁光開關工作原理、定義、結構、特點及應用解析

  在光纖通信技術中,光信號的偏振態穩定性是保障信號傳輸質量的關鍵。傳統光開關因機械磨損、環境干擾等因素,難以滿足高精度偏振控制需求。保偏磁光開關憑借其獨特的非接觸式工作原理與固態設計,成為光纖傳感、量子通信等領域的核心器件。四川梓冠光電將從定義、工作原理、結構特點、技術優勢及應用場景五個維度,深度解析這一創新技術的核心價值。

  一、保偏磁光開關的定義

  保偏磁光開關是一種基于法拉第旋光效應的光路切換器件,通過電磁場控制磁光晶體對入射光偏振面的旋轉角度,實現光信號在多通道間的精準切換。其核心功能在于維持輸入光與輸出光的偏振方向一致性,確保偏振敏感型系統(如相干光通信、干涉式光纖傳感)的信號完整性。例如,在1550nm波段通信中,保偏磁光開關可將偏振消光比(PER)穩定在20dB以上,遠超傳統機械式開關的10dB水平。

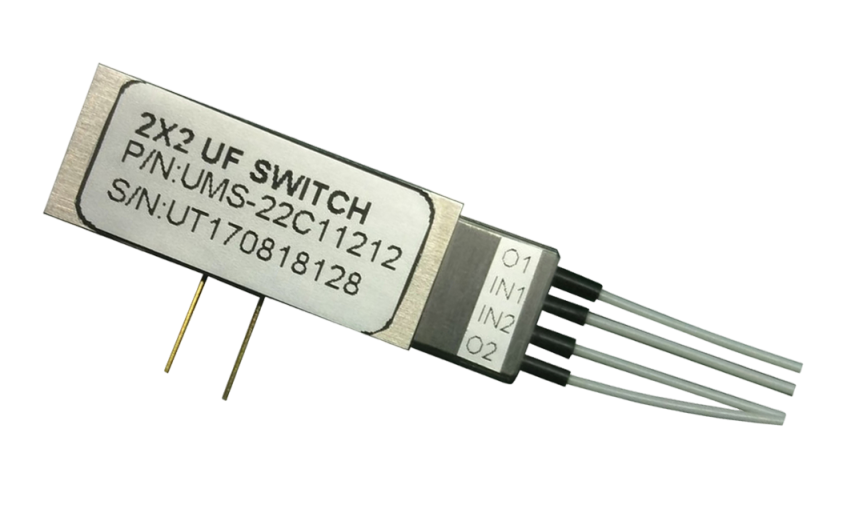

  磁光開關

  二、保偏磁光開關的工作原理

  其核心原理基于法拉第旋光效應:當線偏振光通過置于磁場中的磁光晶體時,其偏振面會發生旋轉,旋轉角度θ=VBLV為費爾德常數,B為磁感應強度,L為晶體長度)。通過控制勵磁線圈的電流方向與大小,可精確調節磁場強度,實現光路的“開”與“關”。例如,在1X4保偏磁光開關中,輸入光通過偏振分束器后,經磁光晶體偏振面旋轉90°,再由第二分束器反射至指定輸出端口,切換時間可達微秒級。

  三、保偏磁光開關的結構

  保偏磁光開關采用模塊化設計,核心組件包括:

  1、磁光晶體:通常選用鋱鎵石榴石(TGG)或釔鐵石榴石(YIG),具備高費爾德常數與低吸收損耗特性;

  2、勵磁線圈:通過電流驅動產生可控磁場,驅動電壓僅需5-7V,功耗低于1W;

  3、偏振分束器:采用雙折射晶體(如方解石)實現偏振態的分離與合成;

  4、準直器:將光纖輸出光轉換為平行光束,降低耦合損耗。

  四、保偏磁光開關的特點

  相比機械式光開關,保偏磁光開關具備三大核心優勢:

  1、超高速響應:切換時間<30μs,支持GHz級信號切換;

  2、長壽命與高可靠性:無機械磨損,壽命超100億次循環,通過-40℃至85℃寬溫測試;

  3、低串?dāng)_與高隔離度:通道間串?dāng)_<-40dB,光隔離度>50dB,保障多通道信號純凈度。

  4、在航天航空領域,某型保偏磁光開關通過抗輻射加固設計,可在強電磁干擾環境下穩定運行,偏振穩定性誤差<0.1°/小時。

  五、保偏磁光開關的應用領域

  1、光纖傳感網絡:在分布式光纖振動傳感器中,保偏磁光開關實現多通道信號輪詢檢測,定位精度達米級;

  2、量子通信系統:作為量子密鑰分發(QKD)網絡的核心器件,其偏振保持特性保障單光子信號的極化穩定性;

  3、光測試測量:在光譜分析儀中,實現多波長光源的快速切換,掃描速度提升10倍;

  4、光交換網絡:在ROADM(可重構光分插復用器)中,支持128×128規模的光路矩陣切換,插損波動<0.1dB。

  某數據中心采用保偏磁光開關構建的400G光傳輸系統,誤碼率降低至10^-15以下,網絡可用性達99.999%

  保偏磁光開關通過法拉第旋光效應與固態設計的結合,重新定義了光信號的操控邊界。其高精度偏振控制能力,不僅推動了光纖通信向Tbps級速率邁進,更為量子計算、生物光子學等前沿領域提供了關鍵基礎設施。隨著材料科學與微納加工技術的突破,下一代保偏磁光開關將向更小尺寸(如芯片級集成)、更低功耗(亞毫瓦級)方向演進,持續賦能光子時代的創新需求。
