光纖衰減器與耦合器的區別是什么?
發布時間:2025-05-21

光纖衰減器與耦合器的區別是什么?

  在光通信系統中,光纖衰減器耦合器作為關鍵無源器件,分別承擔著光功率調節與信號分配的核心功能。盡管二者均服務于光信號傳輸,但其工作原理、技術特性及應用場景存在顯著差異。四川梓冠光電將從技術本質、功能定位、應用場景三個維度展開分析,揭示二者在光通信網絡中的差異化價值。

  一、技術原理的區別

  光纖衰減器通過引入可控的光功率損耗,實現光信號強度的精準調節。其核心機制包括吸收損耗、散射損耗與錯位損耗三類:

  1、吸收損耗:利用摻雜金屬離子的衰減光纖或中性吸收玻璃,將光能轉化為熱能散失,典型衰減精度可達±0.5dB;

  2、散射損耗:基于瑞利散射原理,通過控制光纖材料的微觀結構缺陷,實現特定波長下的光功率衰減;

  3、錯位損耗:利用機械裝置使光纖端面發生微米級錯位,改變透射光與反射光比例,典型可調范圍達0-60dB

  光纖耦合器則基于波導耦合效應,實現光信號在不同光纖間的能量分配。其核心技術包括:

  1、熔融拉錐法:通過高溫熔融光纖并拉伸形成耦合區域,典型插入損耗≤0.3dB,分光比精度±5%;

  2、波導耦合法:在半導體芯片上制造光波導結構,支持多波長復用,典型帶寬覆蓋C波段(1530-1565nm);

  3、微光學式:利用透鏡組實現光纖間光斑精確對準,適用于高功率信號分配,典型耦合效率≥95%

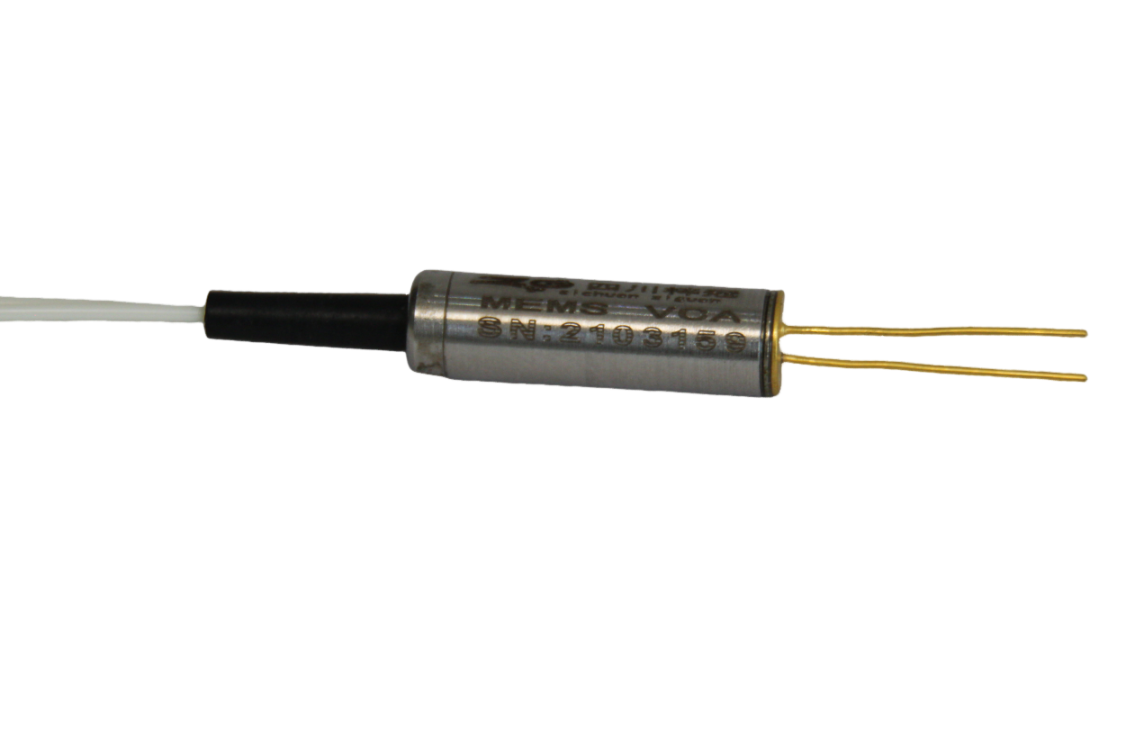

  衰減器

  二、功能定位的區別

  光纖衰減器的核心價值在于解決光功率過載問題。在長距離傳輸系統中,信號經多級放大后可能超出接收機動態范圍,此時需通過衰減器將光功率降低至-30dBm0dBm的安全區間。例如,在400G DWDM系統中,單個信道光功率需精確控制在±1dB范圍內,衰減器的存在使系統誤碼率(BER)降低3個數量級。

  光纖耦合器則聚焦于信號分配與拓?fù)錁?gòu)建。在PON網絡中,1×32星形耦合器可將OLT發出的1550nm信號均勻分配至32個ONU,插入損耗≤17dB的同時,回波損耗>55dB,確保信號傳輸?shù)姆€(wěn)定性。在環形拓?fù)渲校?/span>2×2定向耦合器可實現雙向信號的無阻塞交換,帶寬利用率提升40%。

  三、性能指標的區別

  光纖衰減器的關鍵指標包括衰減精度、回波損耗與溫度穩定性。以法蘭式固定衰減器為例,其衰減量誤差需控制在±0.5dB以內,回波損耗≥50dB,工作溫度范圍覆蓋-40℃至+85℃。在DWDM系統中,衰減器的長期穩定性直接關系到信道均衡效果,典型MTBF(平均無故障時間)需超過20萬小時。

  光纖耦合器則需重點關注插入損耗、分光比均勻性與偏振相關損耗(PDL)。以熔融拉錐型1×4耦合器為例,其插入損耗≤7.2dB(含接頭損耗),分光比偏差≤±0.5dB,PDL0.2dB。在高速相干通信系統中,耦合器的PDL指標直接制約系統OSNR(光信噪比),典型要求≤0.1dB。

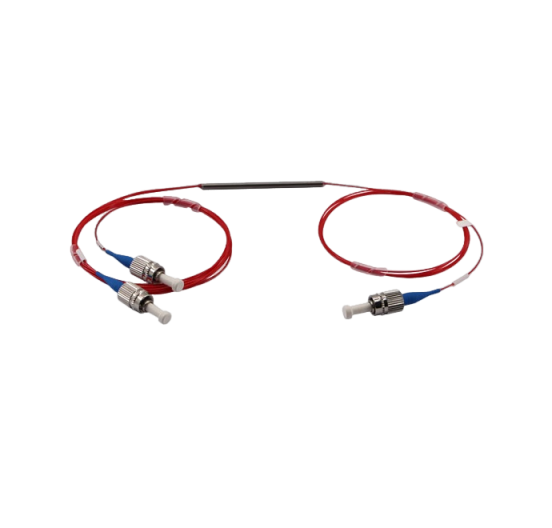

  耦合器

  四、應用范圍的區別

  光纖衰減器在以下場景中不可或缺:

  1、長距離傳輸:在跨洋海纜系統中,每80km需部署衰減器補償光纖損耗,確保信號功率在接收機靈敏度范圍內;

  2、實驗室測試:在光器件研發中,可調衰減器用于模擬不同傳輸距離下的信號衰減,加速產品驗證周期;

  3、光模塊校準:在400G QSFP-DD模塊生產中,衰減器用于調整發射光功率至ITU-T G.694.1標準值。

  光纖耦合器則在以下領域發揮關鍵作用:

  1、數據中心互聯:在葉脊網絡架構中,耦合器用于構建多路徑冗余鏈路,提升網絡可用性至99.999%;

  2、5G前傳網絡:在CRAN架構中,1×4耦合器將BBU發出的信號分配至4個AAU,時延抖動<1ns;

  3、量子通信:在量子密鑰分發系統中,高精度耦合器用于分離信號光與本振光,誤碼率<10^-9。

  光纖衰減器與耦合器雖功能各異,但在光通信系統智能化演進中呈現協同趨勢。例如,在可重構光分插復用器(ROADM)中,可調衰減器與波長選擇開關(WSS)耦合器協同工作,實現光功率動態均衡與波長靈活調度。隨著硅光子學與集成光學技術的發展,二者正朝著小型化、低功耗、智能化的方向加速融合,為6G光子網絡與算力基礎設施提供底層支撐。
