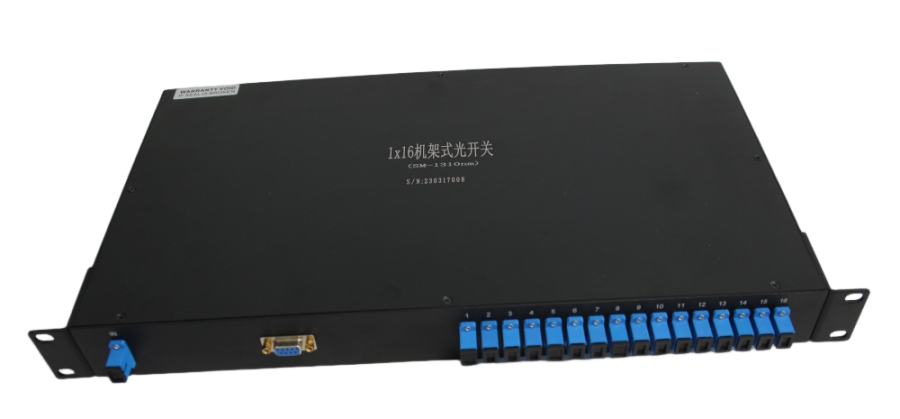

MEMS光開關1x16單模機架式
MEMS光開關1x16單模機架式具有無移動組件、切換速度快、極其穩定的鎖存模塊、低功耗、極好的穩定性和可靠性等特點。主要應用于無源光網絡、光保護系統、測量系統、網絡監控、光纖傳感系統等領域。
產品咨詢
詳細信息


MEMS光開關1x16單模機架式

一、MEMS光開關1x16單模機架式的定義
MEMS光開關1x16單模機架式是一種基于微機電系統技術的光信號切換設備,具備1個輸入端口和16個輸出端口,能夠在光通信網絡中實現光信號的快速、準確切換。采用單模光纖傳輸,確保光信號的高質量和遠距離傳輸能力。機架式設計便于在光網絡中靈活部署,支持多種應用場景下的高效光信號管理。
二、MEMS光開關1x16單模機架式的特點
1、無移動組件:MEMS光開關1x16單模機架式采用先進的微機電系統技術,無需傳統機械式光開關中的移動組件,從而降低了故障率和維護成本。
2、切換速度快:得益于微機電系統的快速響應能力,MEMS光開關1x16單模機架式能夠在毫秒級時間內完成光信號的切換,滿足光網絡對高速切換的需求。
3、穩定性高:采用極其穩定的鎖存模塊設計,確保光開關在長時間運行中的穩定性和可靠性,降低光信號的損耗和抖動。
4、低功耗:相比傳統光開關,MEMS光開關1x16單模機架式具有更低的功耗,有助于降低光網絡的能耗成本。
5、易于集成:機架式設計便于與其他光網絡設備集成,支持多種光通信協議和接口標準,為光網絡的靈活配置和擴展提供了便利。

三、MEMS光開關1x16單模機架式的技術參數

      規格
單位
參數
    工作波長
nm
1260-1650
    中心波長
nm
1310   or1550
    插入耗損
dB
(3>N>16)≤1.0(typical:0.8);(16>N>32)≤1.2(typical:1);(32>N>1024)≤3.5(typical:2.5)
    波長相關耗損
dB
≤0.3
    溫度相關耗損
dB
≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64)
    偏振相關耗損
dB
≤0.15
    回波耗損
dB
≥50
    串擾值
dB
≥50 (2≤N≤32), ≥45 (33≤N≤64)
    重復性
dB
≤±0.05
    切換時間
ms
≤10
   使用壽命
times
≥10   billion
    控制電壓
V
5
    最大承受光功率
mw
≤500
    使用溫度

-20~+70
    儲存溫度

-40~+85
    模塊尺寸
mm
40x26x14(1x32,?oose Tube),
90×55×12 ±0.2 (N≤64, ?oose Tube)
100×100×12 ±0.2 ( ≤144, ?oose Tube)
120×141×12 ±0.2 ( N≤256, ?oose Tube)
    器件尺寸
mm
Φ5.5×42(±0.1) (2≤N≤16)
Φ6.0×47(±0.1) (17≤N≤32)
以上所有規格的損耗不包括連接頭的損耗,并且不包括在特殊環境下的損耗.

光路

光路


管腳定義

管腳定義


尺寸圖

尺寸圖


器件尺寸

器件尺寸


四川梓冠光電MEMS光開關1x16單模機架式訂貨信息

路數
波長
光纖類型
電壓
套管
纖長
連接頭
14=1x4
18=1x8
16=1x16
132=1x32
X=others
13:1310nm
15:1550nm
13/15:1310+1550nm
X:other
SM:單模
X:其他
5-5V
025:Φ0.25mm
09:Φ0.9mm
X:other
05:0.5m
10:1.0m
15:1.5m
X:other
1:SC/UPC
2:SC/APC
3:LC/UPC
4:FC/UPC
5:FC/APC

MEMS光開關1x16單模機架式拓展資料
一、MEMS光開關1x16單模機架式的工作原理
MEMS光開關1x16單模機架式的工作原理基于微機電系統的精確操控。當光信號從輸入端口進入設備時,通過精密的光學系統將其調整為平行光,并照射到微鏡陣列上。微鏡陣列由多個微小的反射鏡組成,每個反射鏡通過靜電或磁力驅動,可以精確控制其旋轉角度。通過外部控制信號,微鏡陣列中的反射鏡可以迅速調整其位置,將光信號反射至預定的輸出端口。這一過程實現了光信號的快速切換,為光網絡的動態配置和高效管理提供了技術支持。
二、MEMS光開關1x16單模機架式的應用范圍
1、無源光網絡(PON):MEMS光開關1x16單模機架式在無源光網絡中發揮著重要作用,通過快速切換光信號,實現對多個用戶的動態接入和帶寬分配,提高網絡資源的利用率。
2、光保護系統:在光網絡中,MEMS光開關1x16單模機架式可用于光信號的快速切換和恢復,保障網絡的穩定性和可靠性。在光網絡故障發生時,設備能夠迅速響應,將光信號切換至備用路徑,確保業務的連續運行。
3、測量系統:MEMS光開關1x16單模機架式在光學測量系統中也發揮著重要作用。通過精確控制光信號的切換和傳輸,實現對光學器件、光纖等設備的性能測量和校準。
4、網絡監控:在光網絡中,MEMS光開關1x16單模機架式可用于對光信號進行實時監測和記錄,為網絡管理員提供準確的網絡狀態信息,便于及時發現和解決問題。
光纖傳感系統:在光纖傳感系統中,MEMS光開關1x16單模機架式可用于對多個傳感點進行動態接入和切換,提高傳感系統的靈活性和響應速度。
