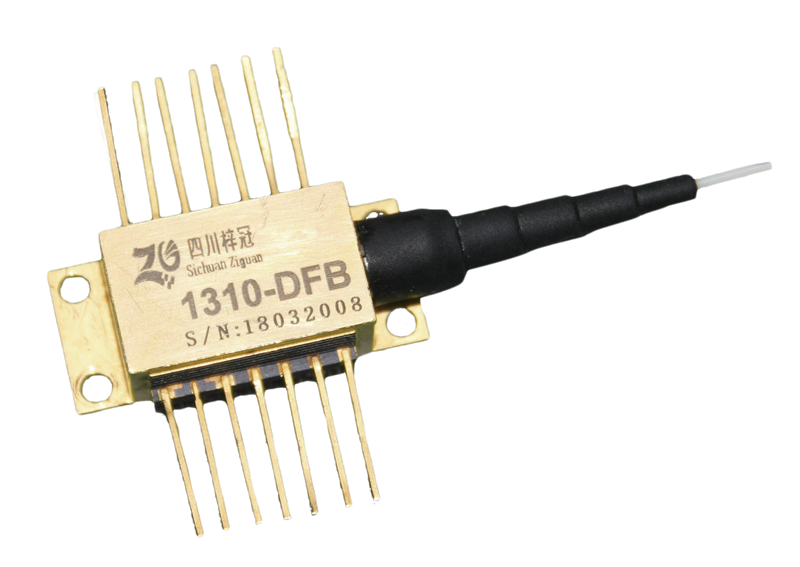

1310nmDFB蝶形激光器屬于溫控尾纖激光器系列，采用量子阱結構的DFB激光器，內置半導體制冷器，先進的激光焊接工藝實現蝶形（butterfly）尾纖式封裝，結構緊湊，體積小，在光纖通信領域得到廣泛應用；半導體制冷器高精度溫度控制下，激光器功率高穩定、波長高穩定的優勢，使得激光器在光纖傳感器領域得到廣泛應用。
1310nmDFB蝶形激光器特性
? 采用進口量子阱結構DFB半導體激光器芯片
? 波長穩定
? 高輸出功率
? 氣密性溫控封裝
? 封裝形式：BF14 尾纖式、TF8 空間式、TO39 及其他定制
1310nmDFB蝶形激光器應用
? 光纖氣體檢測系統
? 氣體檢測用無源器件生產檢測
額定極限工作條件
| 參數指標 | 符號 | 參數值 | 單位 |
| 激光二極管正向電流 | If(LD) | 100 | mA |
| 激光二極管反向電壓 | Vr(LD) | 2 | V |
| 背光探測器工作電流 | If(PD) | 2 | mA |
| 背光探測器反向電壓 | Vr(PD) | 20 | V |
| 致冷器工作電流 | ITEC | 2.4 | A |
| 致冷器工作電壓 | VTEC | 2.9 | V |
| 工作溫度 | Topr | -20～+70 | ℃ |
| 儲存溫度 | Tstg | -40～+85 | ℃ |
| 引線焊接溫度/時間 | Tsld | 260/10 | ℃/s |
1310nmDFB蝶形激光器技術參數：（測試環境溫度為25℃）
| 參數指標 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 出光功率 | PO | CW | 3 | 10 | mW | |
| 閾值電流 | Ith | CW | - | 12 | 18 | mA |
| 工作電流 | Iop | CW, 5mW | - | - | 100 | mA |
| 工作電壓 | Vop | CW, 5mW | - | 1.5 | 2.0 | V |
| 斜率效率 | η | CW, 5mW | 0.05 | 0.1 | - | mW/mA |
| 峰值波長 | λp | CW, 5mW@25℃ | λc -1 | λc | λc+ 1 | nm |
| 波長穩定度 | λs | CW, 5mW@25℃ | -0.1nm | +0.1 | dB | |
| 邊模抑制比 | SMSR | CW, 5mW | 35 | - | - | nm |
| 光譜寬度(20dB) | ?λ | CW, 5mW | - | 0.2 | nm | |
| 波長隨溫度變化漂移系數 | Δλ/T | 穩定工作電流Steady | 0.1 | nm/℃ | ||
| 波長隨電流變化漂移系數 | Δλ/T | 穩定工作溫度Steady | 0.01 | nm/mA | ||
| 熱敏電阻 | Rth | Ttherm = 25oC | 9.5 | 10 | 10.5 | k? |
| 注意：氣體檢測中，根據HITRAN提供的吸收譜線數據，同一種氣體通常幾個吸收峰，客戶應先根據自己的系統需要選擇最佳中心波長位置。 | ||||||
氣體吸收參考表
| 氣體成分 | 吸收波長 |
| O2 | 761nm、764nm (VCSEL) |
| HF | 1268.7nm、1273nm、1278nm |
| H2O | 1368.59nm、1392nm |
| NH3 | 1512nm |
| C2H2 | 1532.68nm |
| CO | 1567nm |
| H2S | 1578nm |
| Co2 | 1580nm、2.0um |
| C2H4 | 1620nm、1627nm |
| CH4 | 1647nm、1650.9nm、1653.7nm、1660nm |
| HCl | 1742nm |
外形尺寸
四川梓冠光電1310nmDFB蝶形激光器訂貨信息

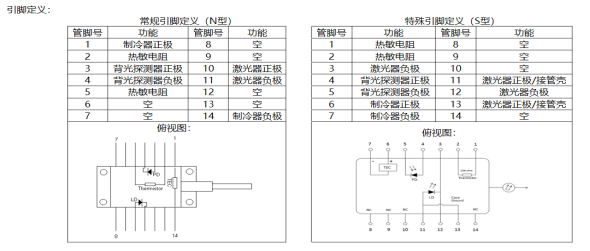

| 波長 | 功率 | 尾纖長度 | 管腳定義 | 連接頭形式 | 工作溫度 |
| 可選或其他 | 3-10mW | 1M | S型或N型 | 0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/PC | 23~25℃ |
