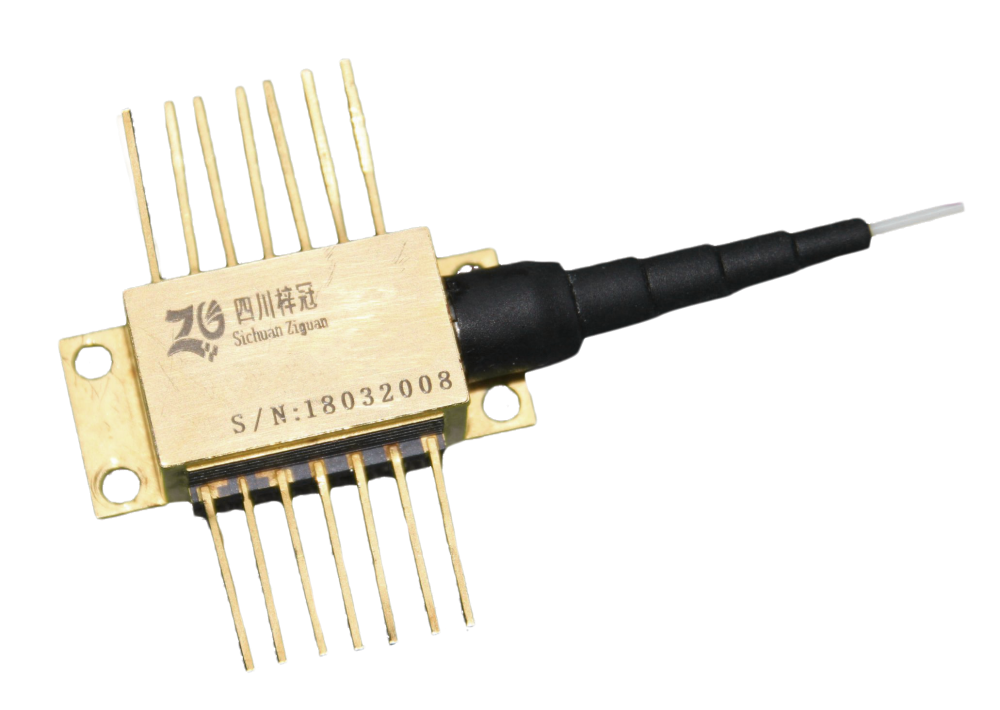

1568nmDFB蝶形激光器
1568nmDFB蝶形激光器具有采用進口量子阱結構DFB半導體激光器芯片、波長穩定、高輸出功率、氣密性溫控封裝等特性,主要應用領域光纖氣體檢測系統、氣體檢測用無源器件生產檢測等領域
產品咨詢
詳細信息

1568nmDFB蝶形激光器

       1568nmDFB蝶形激光器屬于溫控尾纖激光器系列,采用量子阱結構的DFB激光器,內置半導體制冷器,先進的激光焊接工藝實現蝶形(butterfly)尾纖式封裝,結構緊湊,體積小,在光纖通信領域得到廣泛應用;半導體制冷器高精度溫度控制下,激光器功率高穩定、波長高穩定的優勢,使得激光器在光纖傳感器領域得到廣泛應用。

1568nmDFB蝶形激光器特性

      ?  采用進口量子阱結構DFB半導體激光器芯片
      ?  波長穩定
      ?  高輸出功率
      ?  氣密性溫控封裝
      ?  封裝形式:BF14 尾纖式、TF8 空間式、TO39 及其他定制

1568nmDFB蝶形激光器應用

      ?  光纖氣體檢測系統

      ?  氣體檢測用無源器件生產檢測

額定極限工作條件

     參數指標
符號
參數值單位
    激光二極管正向電流
If(LD)
100
mA
    激光二極管反向電壓
Vr(LD)
2
V
    背光探測器工作電流
If(PD)
2
mA
    背光探測器反向電壓
Vr(PD)
20
V
    致冷器工作電流
ITEC
2.4
A
    致冷器工作電壓
VTEC
2.9
V
    工作溫度
Topr
-20~+70

    儲存溫度
Tstg
-40~+85

    引線焊接溫度/時間
Tsld
260/10
℃/s

1568nmDFB蝶形激光器技術參數:(測試環境溫度為25℃)

     參數指標

測試條件
最小值
典型值
最大值
單位
    出光功率
PO
CW
3

10
mW
    閾值電流
Ith
CW
-12
18
mA
    工作電流
Iop
CW, 5mW
--100
mA
    工作電壓
Vop
CW, 5mW
-1.5
2.0V
    斜率效率
η
CW, 5mW
0.05
0.1-mW/mA
    峰值波長
λp
CW, 5mW@25℃
λc -1
λc
λc+ 1
nm
    波長穩定度
λs
CW, 5mW@25℃
-0.1nm

+0.1dB
    邊模抑制比
SMSR
CW, 5mW
35
--nm
    光譜寬度(20dB)

CW, 5mW
-0.2
nm
    波長隨溫度變化漂移系數
Δλ/T
穩定工作電流Steady

0.1
nm/℃
    波長隨電流變化漂移系數
Δλ/T
穩定工作溫度Steady

0.01
nm/mA
    熱敏電阻
Rth
Ttherm = 25oC
9.5
1010.5k?
注意:氣體檢測中,根據HITRAN提供的吸收譜線數據,同一種氣體通常幾個吸收峰,客戶應先根據自己的系統需要選擇最佳中心波長位置。


氣體吸收參考表

     氣體成分
吸收波長
    O2
761nm、764nm (VCSEL)
    HF
1268.7nm、1273nm、1278nm
    H2O
1368.59nm、1392nm
    NH3
1512nm
    C2H2
1532.68nm
    CO
1567nm
    H2S
1578nm
    Co2
1580nm、2.0um
    C2H4
1620nm、1627nm
    CH4
1647nm、1650.9nm、1653.7nm、1660nm
    HCl
1742nm

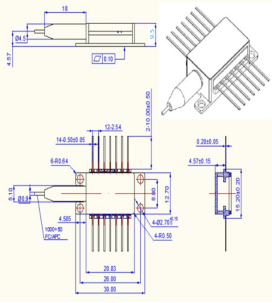

外形尺寸

1568nmDFB蝶形激光器外形尺寸

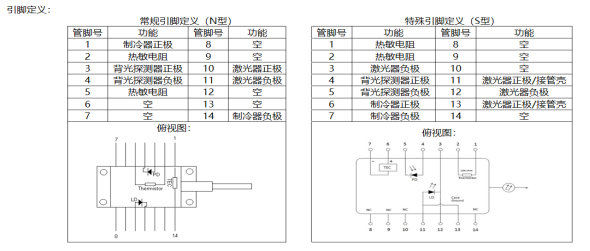

引腳定義


四川梓冠光電1568nmDFB蝶形激光器訂貨信息

波長
功率
尾纖長度
管腳定義
連接頭形式
工作溫度
可選或其他
3-10mW
1M
S型或N型
0=None
1=FC/APC
2=FC/UPC
3=SC/APC
4=SC/PC
23~25℃
