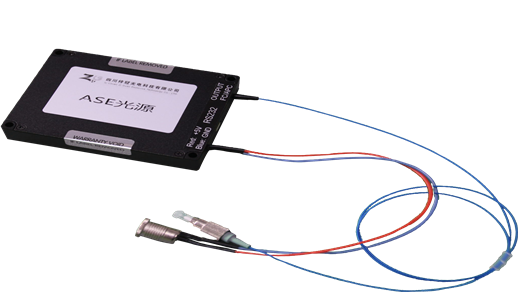

光纖ASE寬帶光源模塊采用光譜平坦技術，同時具有較高的輸出功率，工作波長覆蓋C+L波段，適合于光纖傳感等應用。可提供RS-232接口和上位機軟件，便于光源模塊狀態的監控。
一、10mw寬帶光源特性
功率穩定
光譜平坦
可遠程監控
二、10mw寬帶光源應用
光纖傳感
醫學成像
光纖器件測試
三、10mw寬帶光源規格參數
| 參數指標 | 單位 | 典型值 | 備注 |
| 工作波長 | nm | 1528~1603 | C+L 波段 |
| 輸出光功率(標準版本) | mW | 10~200 | 標準版本 |
| 輸出光功率(高功率版本) | 500~1000 | 高功率版本 | |
| 功率可調功能(臺式可選配) | 光功率調節范圍 10%~100% | *光功率調節時光譜平坦度保持不變 | |
| 光譜平坦度 | dB | ≤3(Type 2.5) | |
| 輸出端隔離度 | dB | 45 | |
| 短期穩定度(15 分鐘) | dB | ≤ 0.02 | |
| 長期穩定度(8 小時) | dB | ≤ 0.05 | |
| 偏振度 | dB | ≤ 0.2 | |
| 尾纖接頭類型 | FC/APC | ||
| 尾纖類型 | SMF-28e 單模光纖 | ||
| 工作溫度 | °C | -20 ~ +65 | |
| 存儲溫度 | °C | -40 ~ +85 | |
| 供電方式 | DC 5V 或 AC 220V | ||
| 產品尺寸 | mm | 臺式 260×285×115 | 模塊 90(W)×70(D)×15(H) |
| 通信協議 | RS232 | 可選配功率調節功能和上位機軟件 |
1. 輸出功率和平坦度可根據客戶需求定制 ；
2.穩定性的測試環境為 25°C 產品預熱 10 分鐘后；
典型光譜 (2 dB/D)
典型光譜 (10 dB/D)
四川梓冠光電10mw寬帶光源訂貨信息
| 波長范圍 | 輸出功率 | 尾纖套管直徑 | 尾纖長度 | 連接頭形式 | 封裝形式 |
| CL=C+L 波段 CL=C+L band | 10= 10mW 20= 20mW 100=100mW 200=200mW | 9-0.9mm 2-2mm | 0=法蘭 0=Flange 1 =1m 2 =2m | 0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC | B=臺式 M=模塊 |
