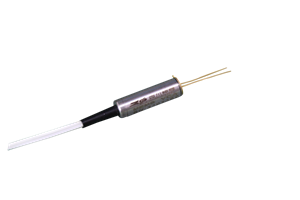

PM MEMS光衰減器
PM MEMS光衰減器具有高精度、高穩定性、快速響應、小型化與集成化、智能化控制的特性,主要應用于光通信系統、光網絡管理、光器件測試、光傳感領域等領域。
產品咨詢
詳細信息

PM MEMS光衰減器

一、PM MEMS光衰減器的定義
PM MEMS光衰減器是一種基于精密微機電系統技術的光學元件,通過精確控制微機械結構的運動,實現對光路中光信號強度的連續、穩定調節。它利用先進的微機械加工工藝和半導體技術,將微機械結構與光學元件集成在一起,形成高精度、高穩定性的光衰減器。PM MEMS光衰減器以其卓越的性能和可靠性,在光通信系統中發揮著重要作用。
二、PM MEMS光衰減器的特點
1、高精度:PM MEMS光衰減器具備高精度調節光信號強度的能力,調節精度可達0.01dB甚至更高。這確保了光通信系統中光信號的穩定傳輸,提高了系統的整體性能。
2、高穩定性:采用精密微機電系統技術制造的PM MEMS光衰減器具有極高的穩定性,能夠在長時間內保持穩定的性能表現。這有助于確保光通信系統的長期穩定運行。
3、快速響應:PM MEMS光衰減器具有快速響應的特點,能夠在極短的時間內完成對光信號強度的調節。這滿足了光通信系統中對快速響應和實時調節的需求。
4、小型化與集成化:PM MEMS光衰減器體積小巧,易于集成在光通信系統中。這有助于降低系統的整體尺寸和成本,提高系統的集成度和可靠性。
5、智能化控制:通過集成高精度反饋控制系統,PM MEMS光衰減器實現了智能化控制,能夠?qū)崟r監測光信號的強度變化,并自動進行微調,確保光信號強度的穩定調節。

三、PM MEMS光衰減器的技術參數

     參數
單位
指標
備注
    波長范圍
nm
1260-1650nm or 980nm/1064nm

    衰減類型

Normally bright or dark

    衰減范圍
dB
≥30

    最大衰減范圍
dB
≥45

    插入損耗
dB
≤0.7 (0.5 Typ.)
不含連接頭損耗
    衰減類型

連續

    波長相關損耗
dB
≤0.1
在0dB測試
≤1
在20dB測試
    紋波
dB
≤0.05
0.4nm 帶寬在20dB測試
    偏振相關損耗
dB
≤0.1
在0dB測試
≤1
在20dB測試
    溫度相關損耗
dB
≤0.15
在0dB測試比較
≤1
在20dB測試比較
    回波損耗
dB
≥55

    偏振模色散
ps
≤0.5

    響應時間
ms
≤2  (1 Typ.)
10-90% 光功率
    承受光功率
mW
300

    驅動電壓
VDC
6V
在5.2v 典型是40db
    功耗
mW
≤2

    工作溫度
0 to 70

    貯藏溫度

-40 to 85

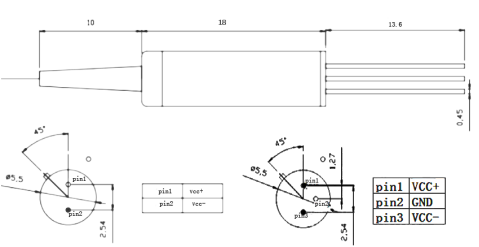

尺寸圖

尺寸圖

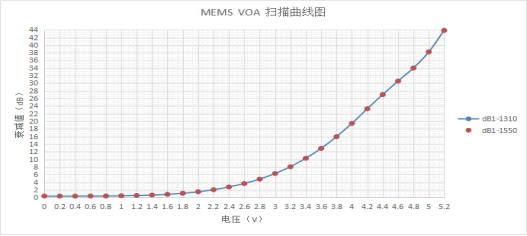

曲線圖

曲線圖


四川梓冠光電PM MEMS光衰減器訂貨信息

VOA
端口
工作波長
光纖類型
光纖長度
連接頭
1=常閉
2=常開
0101=1X1
XX=others
10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=others
1=裸光纖
2=900um光纖
XX=others
0=0.5m
1=1m
X=others
0=None
1=FC/APC
2= FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
XX=others


PM MEMS光衰減器拓展資料

一、PM MEMS光衰減器的工作原理
1、微機械結構運動:PM MEMS光衰減器通過控制微機械結構的微小位移或形變,實現對光信號強度的調節。這些微機械結構通常采用反射鏡、光柵等形式,通過靜電驅動、熱驅動或磁驅動等方式實現精確控制。
2、光路調節:當光信號進入PM MEMS光衰減器時,它會經過微機械結構的調節,從而改變光信號的傳輸路徑或反射率。通過精確控制微機械結構的運動,可以實現對光信號強度的連續調節,滿足光通信系統的實際需求。
3、高精度反饋控制:PM MEMS光衰減器還配備了高精度反饋控制系統,通過實時監測光信號的強度變化,對微機械結構的運動進行微調,確保光信號強度的穩定調節。
二、PM MEMS光衰減器的應用范圍
1、光通信系統:PM MEMS光衰減器在光通信系統中發揮著重要作用,可用于光功率均衡、信道傳輸均衡等場景。通過精確調節光信號強度,可以確保光信號在適當?shù)姆秶鷥?nèi)傳輸,提高系統的傳輸質量和穩定性。
2、光網絡管理:在光網絡中,PM MEMS光衰減器可用于光自動增益調節、光接收器的保護等場景。通過實時調節光信號的衰減量,可以確保網絡在各種工況下都能保持穩定的傳輸性能,保護光接收器免受損壞。
3、光器件測試:在光通信器件的測試與測量過程中,PM MEMS光衰減器同樣發揮著重要作用。它可以作為標準衰減器使用,為測試系統提供精確的衰減量參考。同時,其高精度和穩定性也使得它成為校準其他光學元件和測試設備的理想選擇。
4、光傳感領域:PM MEMS光衰減器還可用于構建高性能的光學傳感器。通過精確控制光信號的衰減量,可以實現對光學傳感器靈敏度的調節,提高傳感器的測量精度和穩定性。
