三、射頻微波功率放大器0.4-2GHz主要性能指標(Electrical Specifications)

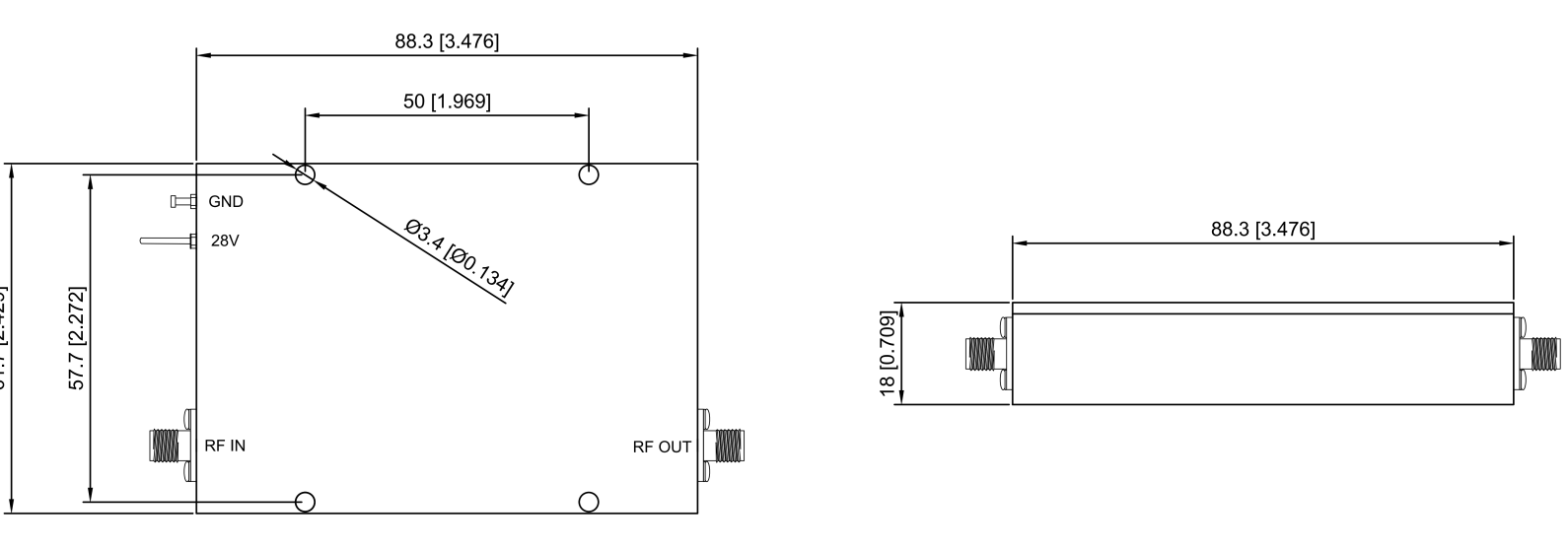

四、射頻微波功率放大器0.4-2GHz外形尺寸圖(Outline Drawing)單位:毫米/英寸(mm/inch) 參數 最小值 典型值 最大值 單位 頻率范圍 Frequency 0.4-2 GHz 增益 Gain - 35 - dB 增益平坦度 Gain Flatness - ±2.0 - dB 飽和輸出功率 Psat - 33 - dBm 輸入駐波 Input VSWR - 1.5 - :1 輸出駐波 Output VSWR - 1.8 - :1 特性阻抗 Characteristic Impedance 50 ohm 輸入功率 Input Power (CW) - - +5 dBm 電壓 Voltage 28 V 電流 Current 350 mA 工作溫度范圍 Operating Temperature -40 +55 ℃ 保存溫度范圍 Storage Temperature -40 +85 ℃ 重量 Weight 212 g
五、射頻微波功率放大器0.4-2GHz拓展資料
一、射頻微波功率放大器0.4-2GHz工作原理(Working principle)
0.4-2GHz功率放大器的工作原理基于電子元件的非線性特性和電路結構的優化設計。其核心部件是功率晶體管,當輸入信號加在晶體管的輸入端時,晶體管會根據輸入信號的幅度和頻率進行放大,并將放大后的信號輸出到負載上。 為了實現高效的功率放大,0.4-2GHz功率放大器通常采用多級放大結構,包括輸入級、中間級和輸出級。輸入級用于接收和預處理輸入信號,中間級用于進一步放大信號,而輸出級則負責將放大后的信號傳輸?shù)截撦d上。此外,為了減小失真和提高效率,功率放大器還會采用負反饋、匹配網絡等技術手段。
二、射頻微波功率放大器0.4-2GHz應用領域(Application area )
1、無線通信:如蜂窩基站、衛星通信、無線局域網等,提高信號覆蓋范圍和傳輸質量。
2、雷達系統:用于探測和跟蹤目標,提高雷達系統的探測距離和分辨率。
3、醫療設備:如超聲波成像、射頻消融等,確保醫療設備的精確性和安全性。
4、測試與測量:用于信號發生器、頻譜分析儀等測試設備,提供穩定的信號輸出。
三、四川梓冠光電射頻微波功率放大器0.4-2GHz的生產制造優勢
四川梓冠光電科技有限公司,作為光通信設備和光通訊芯片的研發、設計、生產及銷售的高新技術企業,在0.4-2 GHz功率放大器的生產制造方面具有顯著優勢:
1、技術領先:梓冠光電擁有一支由行業專家組成的研發團隊,致力于功率放大器的技術創新和產品研發。公司采用先進的生產工藝和測試設備,確保每一臺放大器都具備優異的性能和穩定性。
2、品質卓越:梓冠光電嚴格把控原材料采購和生產過程,確保產品的品質達到國際先進水平。公司通過了ISO9001質量管理體系認證,為客戶提供可靠的質量保障。
3、定制服務:梓冠光電提供針對特定應用的定制化解決方案,滿足客戶個性化需求。無論是無線通信、雷達探測還是衛星通信等領域,梓冠光電都能提供最適合的功率放大器產品。
4、售后保障:梓冠光電建立了完善的售后服務體系,為客戶提供及時、專業的技術支持和維修服務。公司擁有一支經驗豐富的售后服務團隊,能夠迅速響應客戶的需求和問題。
