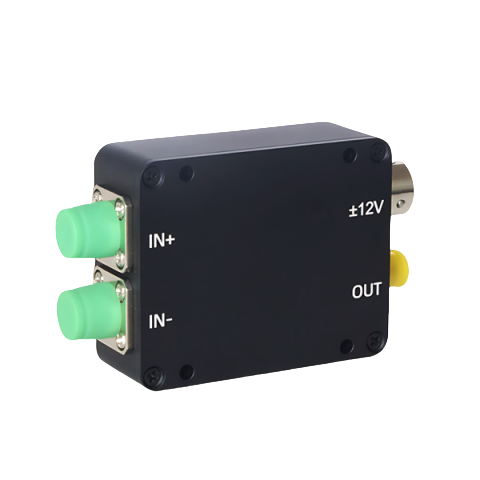

低噪聲PIN平衡探測器

一、低噪聲PIN平衡探測器的定義
低噪聲光電平衡探測模塊是一種集成了兩個匹配的低噪聲光電二極管、一個高性能跨阻放大器以及精密差分電路的探測系統。該模塊利用光電效應將光信號轉換為電信號，并通過差分電路對兩個光電二極管的輸出信號進行差分放大，從而有效消除共模噪聲，提升探測靈敏度與信噪比。
二、低噪聲PIN平衡探測器的特點
1、高靈敏度：采用差分放大技術，模塊能夠精準捕捉微弱光信號，并將其轉換為清晰的電信號輸出。即使在低光強條件下，也能實現高靈敏度的探測。
2、低噪聲：模塊內部的低噪聲光電二極管和跨阻放大器，以及精密的差分電路設計，共同降低了噪聲水平，提升了信噪比。這使得模塊在復雜環境中也能保持穩定的探測性能。
3、寬帶寬：低噪聲光電平衡探測模塊具有寬帶寬特性，能夠覆蓋更廣泛的光譜范圍。這使得它在多個應用領域內都能發揮出色的性能。
4、結構緊湊：模塊采用模塊化設計，體積小、重量輕，方便集成到各種智能設備中。同時，它還具有多種接口選項，方便與不同系統進行連接和通信。
5、高可靠性：我們生產廠家對低噪聲光電平衡探測模塊進行了嚴格的質量控制和性能測試。確保其在各種復雜環境中都能正常工作，具有長期的穩定性和可靠性。
三、低噪聲PIN平衡探測器的技術參數

產品型號	MBD-100M-A	MBD-200M-A	MBD-300M-A	MBD-800M-A	MBD-1.5G-A	單位
參數	InGaAs
波長	800-1700					nm
帶寬	100M	200M	300M	800M	1.5G	Hz
探測器響應度	0.95					A/W@1550nm
跨阻增益	30K					V/A
飽和輸入光功率	140					uW
NEP	5			9		PW/Sqrt(Hz)
輸出阻抗	50					Ω
外形尺寸	624725			755525		mm
輸出耦合方式	DC/AC			AC
供電電壓	5			12		V
供電電流	0.3(max)					A
光學輸入	FC/APC
射頻輸出	SMA

低噪聲PIN平衡探測器拓展資料
一、低噪聲PIN平衡探測器的工作原理
低噪聲PIN平衡探測器基于光電效應和差分電路的結合。當光信號照射到光電二極管上時，光子與半導體材料相互作用，釋放出電子，形成光電流。模塊內部配置了兩個完全匹配的光電二極管，分別接收光信號和參考信號。通過差分電路，將兩個光電二極管的輸出電流進行差分運算，得到一個高靈敏度和低噪聲的電信號輸出。差分電路的設計是低噪聲光電平衡探測模塊的核心所在。它能夠有效地抑制共模噪聲，如環境光干擾、電源波動等，從而提高系統的信噪比。同時，低噪聲跨阻放大器進一步放大了差分信號，使得輸出信號更加穩定、清晰。
二、低噪聲PIN平衡探測器的應用領域
1、高速光通信：在高速光通信系統中，低噪聲光電平衡探測模塊能夠?qū)崿F(xiàn)對高速光信號的精準捕捉和高效轉換。這大大提高了通信系統的傳輸速度和穩定性，降低了誤碼率。
2、光纖傳感：光纖傳感系統中，低噪聲光電平衡探測模塊能夠?qū)崟r(shí)監測光纖的傳輸性能和健康狀況。通過捕捉微弱的光信號變化，實現對光纖斷裂、損耗等故障的及時檢測和預警。
3、激光雷達：在激光雷達系統中，低噪聲光電平衡探測模塊能夠?qū)崿F(xiàn)對目標物體的精準測距和測速。其高靈敏度和低噪聲特性使得激光雷達在自動駕駛、機器人導航等領域具有廣泛的應用前景。
4、光學相干層析成像：光學相干層析成像技術中，低噪聲光電平衡探測模塊能夠?qū)崿F(xiàn)對生物組織、材料內部結構的高精度成像。這對于醫學診斷、材料科學研究等領域具有重要意義。
