平衡探測模塊

       四川梓冠光電生產的平衡探測器模塊(ZG-BPR-200M-A)集成了兩個匹配的光電二極管和一個超低噪聲的放大器，有效地減少激光器噪聲和共模噪聲，提高系統的性噪比，具有多種光譜響應可選，低噪聲，高增益，帶寬可選最高可達200M，使用方便等特點。主要用于光譜學、外差探測、光學延時測量、光學相干層析成像和THz探測等領域。
一、平衡探測模塊特性
光譜范圍：800-1700nm(InGaAs)
3dB帶寬DC-200MHz
低噪聲
高增益
光纖耦合輸入
DC 5V供電
二、平衡探測模塊應用
光譜學
外差探測
光學延時測量
光學相干層析成像（OCT）
THz探測
三、平衡探測模塊規格參數

參數	單位	規格
光譜響應范圍	nm	800~1700
材料類型		InGaAs/PIN
光輸入		Optical fiber
響應度	nm	0.9A/W@1550
3dB帶寬	MHz	DC-200
上升時間	ns	3
共模抑制比	dB	>20
增益@RF	V/W	2×103
噪聲等效功率		7pw/√Hz
飽和光功率@RF output	mW	2
供電		DC +5V@200mA
輸入接頭		FC/APC
輸出接頭		SMA
輸出阻抗	Ω	50
輸出耦合方式		DC
最大輸入光功率	mW	10
工作溫度	℃	0-40
存儲溫度	℃	-40~85
外形尺寸	mm	150 x 120 x 20

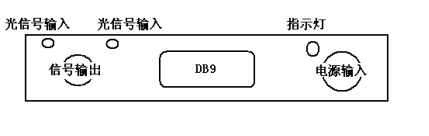

平衡探測模塊面板示意圖
