硅基高速2×2納秒光開關器件及模塊
硅基高速2×2納秒光開關器件及模塊具有超高速響應、低損耗、高穩定性、小型化、低功耗等特點,主要應用于高速光通信網絡、光纖傳感系統、精密儀器與科研實驗、航空航天與國防等領域
產品咨詢
詳細信息

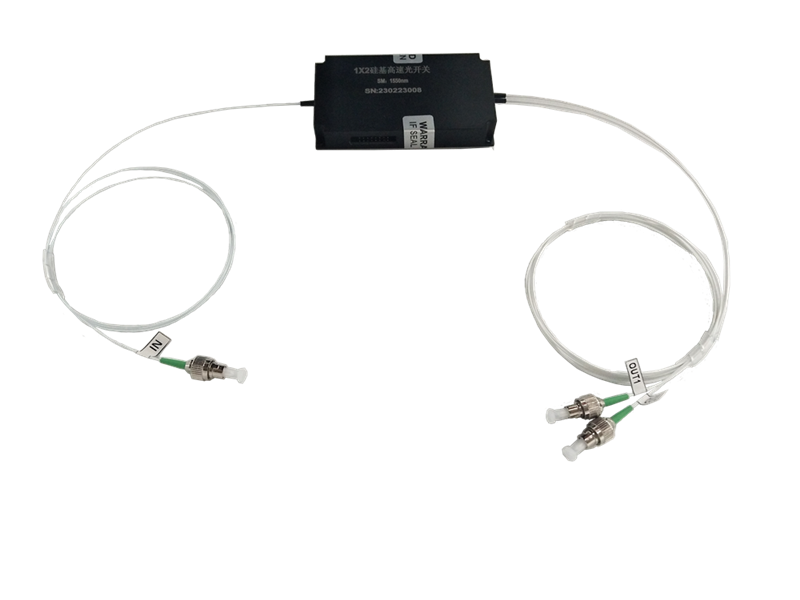

硅基高速2×2納秒光開關器件及模塊

一、硅基高速2×2納秒光開關器件及模塊的定義
硅基高速2×2納秒光開關器件及模塊,是一種基于硅材料制作的高速光學開關器件,具備2個輸入端口和2個輸出端口,能夠在納秒級時間內實現光信號的快速切換。該器件采用先進的微納加工技術和精密的光學設計,確保光信號在切換過程中的低損耗和高穩定性。同時,模塊化的設計使得該光開關易于集成到光通信系統中,滿足現代通信系統對高速、高帶寬和低損耗的需求。
二、硅基高速2×2納秒光開關器件及模塊的特點
1、超高速響應:硅基高速2×2納秒光開關器件及模塊的響應時間達到納秒級別,能夠在極短的時間內完成光信號的切換,滿足高速通信系統的需求。
2、低損耗:得益于硅材料在通信波段的高透明度和波導結構的優化設計,該光開關在切換過程中具有極低的損耗,確保光信號的高效傳輸。
3、高穩定性:硅基材料具有優異的穩定性和可靠性,使得該光開關在長時間運行中能夠保持穩定的性能。
4、小型化:采用先進的微納加工技術,硅基高速2×2納秒光開關器件及模塊實現了小型化和集成化,便于與其他光電子器件進行集成,提高系統的整體性能。
5、低功耗:相比傳統光開關,硅基高速2×2納秒光開關器件及模塊在驅動功耗方面具有顯著優勢,有助于降低系統整體能耗。

三、硅基高速2×2納秒光開關器件及模塊的技術參數

    參數
單位
范圍
    波長范圍
nm
1540~1560
    插入損耗
dB
直通損耗:1.8~2;
交叉損耗:1.8~2;
    偏振相關損耗
dB
0.3~0.5
    開關時間
ns
200~350
    回波損耗
dB
40~50
    串擾
dB
-20~-17
    供電電壓
v
5
    供電電流
mA
環境溫度≥25℃,100mA
環境溫度≤25℃,900mA
    控制信號(TTL3.3V信號)

高電平2V≤VIH≤5V
低電平0V≤VIL≤0.8V
    光接口

FC/APC
    尾纖

以松纖方式引出,帶松套管,長度1m
    工作溫度

-25℃~45℃
    貯存溫度

-55℃~85℃

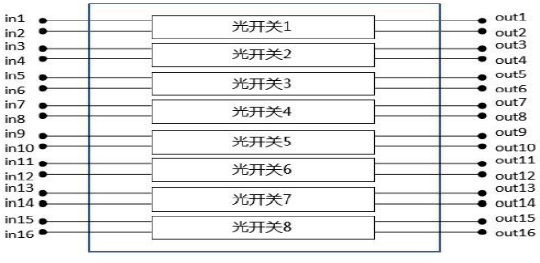

要求:對于任意型號2×2光開關,輸入和輸出編號相同時候為直通傳輸,不同為交叉?zhèn)鬏?/span>

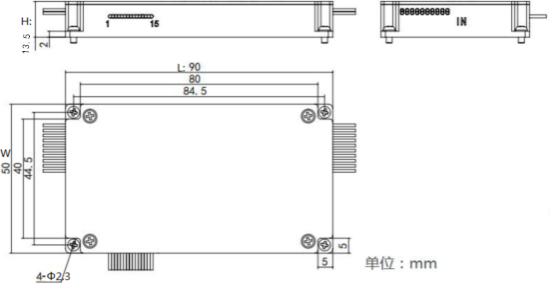

外形尺寸

外形尺寸1


未注公差按照

外形尺寸2


    尺寸項目
尺寸值
    L:長
90±0.3
    W:寬
50±0.3
    H:高
13.5±0.2
    安裝孔間距
84.5±0.15
    安裝孔間距
44.5±0.15
    固定孔(4個)
直徑 2.3~2.5

四川梓冠光電硅基高速2×2納秒光開關器件及模塊訂貨信息

波長范圍
光纖類型
連接頭
1540nm~1560nm
1=SMF-28
2=PM
0=None
1=FC/APC
2= FC/PC

硅基高速2×2納秒光開關器件及模塊拓展資料
一、硅基高速2×2納秒光開關器件及模塊的工作原理
硅基高速2×2納秒光開關器件及模塊的工作原理主要依賴于硅材料的光學特性和微納加工技術的精密控制。當光信號從輸入端口進入光開關時,它會被引導至波導結構中傳輸。在波導結構中,光信號受到硅材料折射率的調控,從而實現光路的切換。
具體來說,當控制信號作用于光開關時,會產生相應的電信號或熱信號,進而改變硅材料的折射率或物理結構。這種變化導致光信號在波導中的傳播路徑發生改變,從而實現光信號的快速切換。在納秒級的時間內,光信號可以從一個輸入端口切換至另一個輸出端口,滿足高速通信系統的需求。
二、硅基高速2×2納秒光開關器件及模塊的應用范圍
1、高速光通信網絡:硅基高速2×2納秒光開關器件及模塊在高速光通信網絡中發揮著至關重要的作用。它可用于實現光信號的路由、保護和恢復,確保網絡的可靠性和靈活性。在數據中心和骨干網中,光開關的快速切換能力對于提高數據傳輸效率和降低網絡延遲至關重要。
2、光纖傳感系統:在光纖傳感領域,硅基高速2×2納秒光開關器件及模塊可用于構建多點監測系統。通過切換不同的光路,實現對不同區域或參數的實時監測。這種技術在工業控制、環境監測和醫療診斷等領域具有廣泛應用。
3、精密儀器與科研實驗:硅基高速2×2納秒光開關器件及模塊在精密儀器和科研實驗中發揮著重要作用。它可用于構建高精度的光學測試平臺,支持復雜的光學實驗和測量工作。其高穩定性和低損耗特性使得實驗結果更加可靠和準確。
4、航空航天與國防:在航空航天和國防領域,硅基高速2×2納秒光開關器件及模塊的高可靠性和抗輻射能力使其成為關鍵的光學組件之一。它可用于構建高性能的光學通信系統和傳感器網絡,支持復雜環境下的數據傳輸和監測任務。
