光纖準直器(準直鏡)
光纖準直器(準直鏡)產品體積小,使用方便簡潔,其波長范圍選擇性多,可以 應用于各種光學應用中!這款準直鏡的鏡片為直徑6mm的非球面透鏡,焦距15mm,可以接光纖輸出光功率小于10w的跳線!
產品咨詢
詳細信息

光纖準直器(準直鏡)

ZGL6|光纖準直器
       四川梓冠光電科技有限公司生產的ZGL6光纖準直器有FC/PC或者FC/APC接口,鏡片直徑為6mm;可以用于單模或者多模光纖跳線,對準波長從380 nm到1750 nm,根據波長不同,每個準直器都經過出廠對準,簡化光纖耦合探測系統,采用不銹鋼外殼。用于準直從FC接頭光纖出射的光,并具有衍射極限的性能。這些光纖準直器可以通過擰松側面的螺釘來微調焦距,產品結構緊湊,方便集成到已有的裝置中。因為非球面透鏡會產生色差,所以有效焦距(EFL)與波長有關。
光纖準直器(準直鏡)體積小,使用方便簡潔,其波長范圍選擇性多,可以應用于各種光學應用中!這款準直鏡的鏡片為直徑6mm的非球面透鏡,焦距15mm,可以接光纖輸出光功率小于10w的跳線!
光纖準直器(準直鏡)介紹:
連接器:FC/APC或者FC/PC;
外螺紋:M11 x 0.5
鏡片直徑:6 mm
鏡片焦距:8或者15 mm
光學參數:一個非球面透鏡
波長范圍:依據增透膜波長,詳見型號表格
工作溫度:-40~150℃
外殼材料:不銹鋼。
光纖準直器(準直鏡)可以用于光纖準直也可以用于耦合聚焦用;準直用途的話,接單?;蛘叨嗄9饫w皆可;如果作為耦合聚焦用,僅限于接多模光纖使用(數值孔徑0.12~0.22NA,纖芯直徑≧50微米)。

    型號

增透膜波長范圍

光纖接口

鏡片直徑

焦距

數值孔徑

    ZGL6-550-F15-FP

380~800nm

FC/PC

6.0mm

15mm

0.17

    ZGL6-850-F15-FP

600~1050nm

FC/PC

6.0mm

    ZGL6-1310-F15-FP

1050~1620nm

FC/PC

6.0mm

    ZGL6-1550-F15-FP

1350~1750nm

FC/PC

6.0mm

    ZGL6-550-F15-FA

380~800nm

FC/APC

6.0mm

    ZGL6-850--F15-FA

600~1050nm

FC/APC

6.0mm

    ZGL6-1310-F15-FA

1050~1620nm

FC/APC

6.0mm

    ZGL6-1550-F15-FA

1350~1750nm

FC/APC

6.0mm

    ZGL6-550-F8-FP

380~800nm

FC/PC

6.0mm

8mm

0.5

    ZGL6-850-F8-FP

600~1050nm

FC/PC

6.0mm

    ZGL6-1310-F8-FP

1050~1620nm

FC/PC

6.0mm

    ZGL6-1550-F8-FP

1350~1750nm

FC/PC

6.0mm

    ZGL6-550-F8-FA

380~800nm

FC/APC

6.0mm

    ZGL6-850--F8-FA

600~1050nm

FC/APC

6.0mm

    ZGL6-1310-F8-FA

1050~1620nm

FC/APC

6.0mm

    ZGL6-1550-F8-FA

1350~1750nm

FC/APC

6.0mm

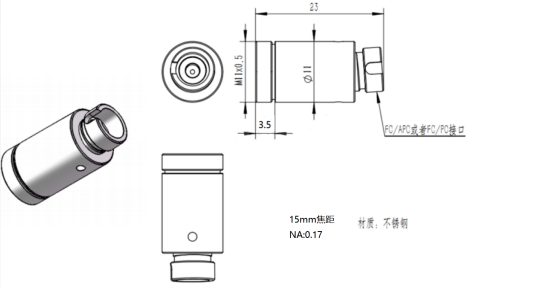

尺寸圖1

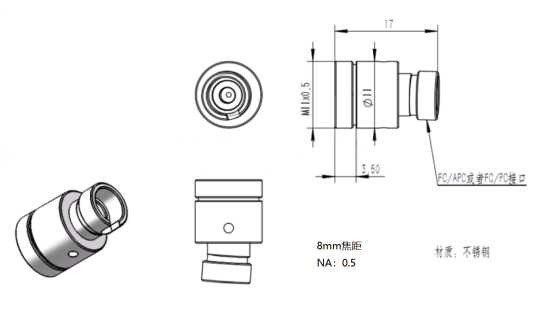

尺寸圖2

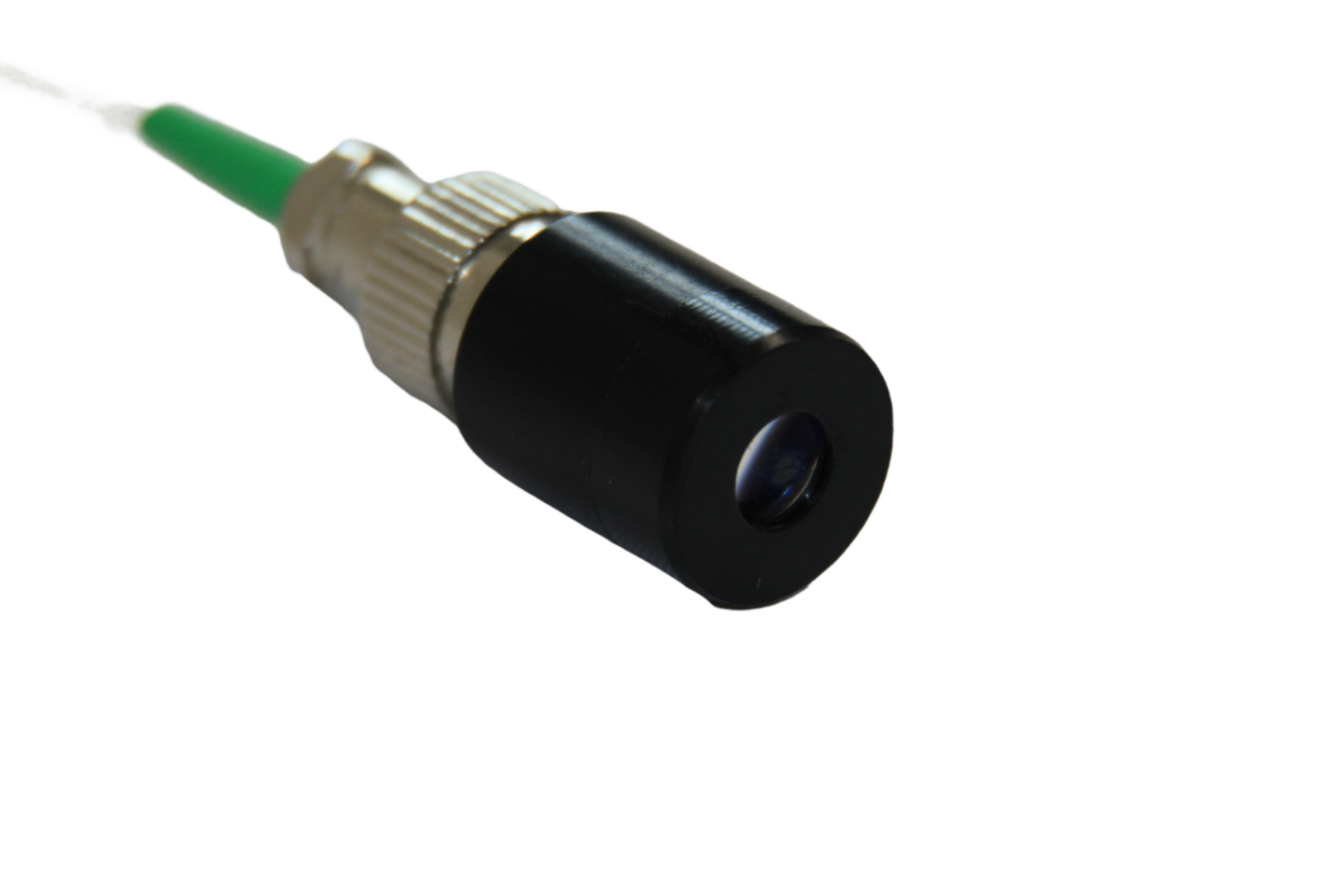

ZGL10/20光纖準直器,帶有SMA905或者FC/PC接口,鏡片直徑可選擇6mm,10mm,20mm;可以用于單?;蛘叨嗄9饫w跳線,對準波長從360 nm到1620 nm,根據波長不同,每個準直器都經過出廠對準,簡化光纖耦合探測系統,采用鋁合金陽極化黑色外殼。用于準直從FC/PC或者SMA905接頭光纖出射的光,并具有衍射極限的性能。這些光纖準直器可以通過擰松側面的螺釘來微調焦距,產品結構緊湊,方便集成到已有的裝置中。因為非球面透鏡會產生色差,所以有效焦距(EFL)與波長有關??梢越庸饫w輸出光功率小于10w的跳線!

 本產品可以用于光纖準直也可以用于耦合聚焦用;準直用途的話,接單?;蛘叨嗄9饫w皆可;如果作為耦合聚焦用,僅限于接多模光纖使用(數值孔徑0.12~0.22NA,纖芯直徑 ≧ 50微米)。

型號

增透膜波長范圍

光纖接口

鏡片直徑

焦距

ZGL10-550-FCPC

350~800nm

FC/PC

10.0mm

18mm

ZGL10-850-FCPC

600~1050nm

FC/PC

10.0mm

ZGL10-1310-FCPC

1050~1620nm

FC/PC

10.0mm

ZGL10-550-SMA

350~800nm

SMA905

10.0mm

ZGL10-850-SMA

600~1050nm

SMA905

10.0mm

ZGL10-1310-SMA

1050~1620nm

SMA905

10.0mm

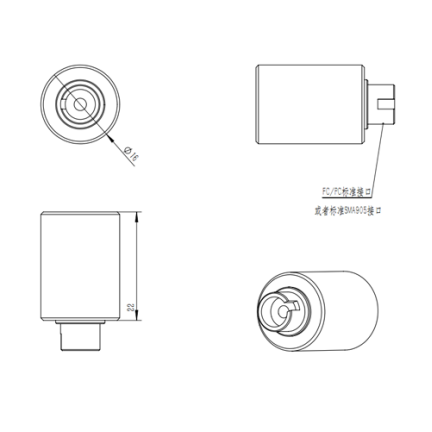

尺寸圖3

尺寸圖

型號

增透膜波長范圍

光纖接口

鏡片直徑

焦距

ZGL20-550-FCPC

350~800nm

FC/PC

20.0mm

47mm

ZGL20-850-FCPC

600~1050nm

FC/PC

20.0mm

ZGL20-1310-FCPC

1050~1620nm

FC/PC

20.0mm

ZGL20-550-SMA

350~800nm

SMA905

20.0mm

ZGL20-850-SMA

600~1050nm

SMA905

20.0mm

ZGL20-1310-SMA

1050~1620nm

SMA905

20.0mm

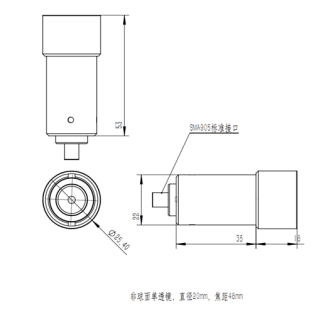

尺寸圖4


尺寸圖


大直徑單鏡頭

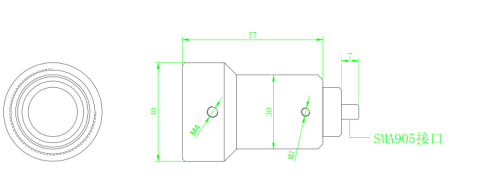

94UV 準直透鏡設計用于耦合更大自由空間的光束到光纖中。 該準直透鏡鏡片直徑30mm,焦距50毫米,適合用于戶外長距離準直光,經測試,最長距離可達20米。

次光纖準直鏡適用于我們提供的大多數采樣配件。 因此,這些透鏡有一系列廣泛應用,可以被用于測量:吸光度,照度和發光度。



光纖準直器(準直鏡)


本產品可以用于準直也可以用于耦合聚焦用;準直用途的話,接單?;蛘叨嗄9饫w皆可;如果作為耦合聚焦用,僅限于接多模光纖使用(數值孔徑0.22~0.37NA,纖芯直徑≧100微米)。



    產品型號

94UV

    產品名稱

光纖準直鏡

    類型

單透鏡

    鏡片材料

紫外熔融石英

    鏡片直徑

30mm

    鏡片焦距

50mm

    波長范圍

185~2500nm

    接口

SMA905

    兼容孔徑

0.22~0.37NA

    外殼材質

鋁合金,表面發黑處理

    工作溫度

 -20~200 ℃ 無結露

    固定方式

M4螺絲

    光纖接口

SMA905 或 FC
