6*6光開關指標
| 參數 | 規格 |
| 工作波長 | 850nm |
| 插入損耗 | ≤2.5 dB |
| 回波損耗 | SM≥50 dB、MM≥30 dB |
| 信道串?dāng)_ | SM≥55 dB、MM≥35 dB |
| 偏振相關損耗 | ≤0.05dB |
| 波長相關損耗 | ≤0.25dB |
| 消光比 | ≥18dB |
| 溫度相關損耗 | ≤0.25dB |
| 重 復 性 | ±0.02dB |
| 光纖類型 | 多模、50/125 |
| 光接口類型 | LC/PC |
| 尾纖 | 0.5m帶0.9mm套管 |
| 控制接口 | RS232 |
| 使用壽命 | 切換107次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB) |
| 傳輸光功率 | ≤500mW |
| 切換時間 | ≤15（相鄰信道切換） ms |
| 工作溫度 | -20～+70 °C |
| 儲存溫度 | -40～+85 °C |
| 電源 | 220V V |
| 模塊外形尺寸 | 1U機箱 |

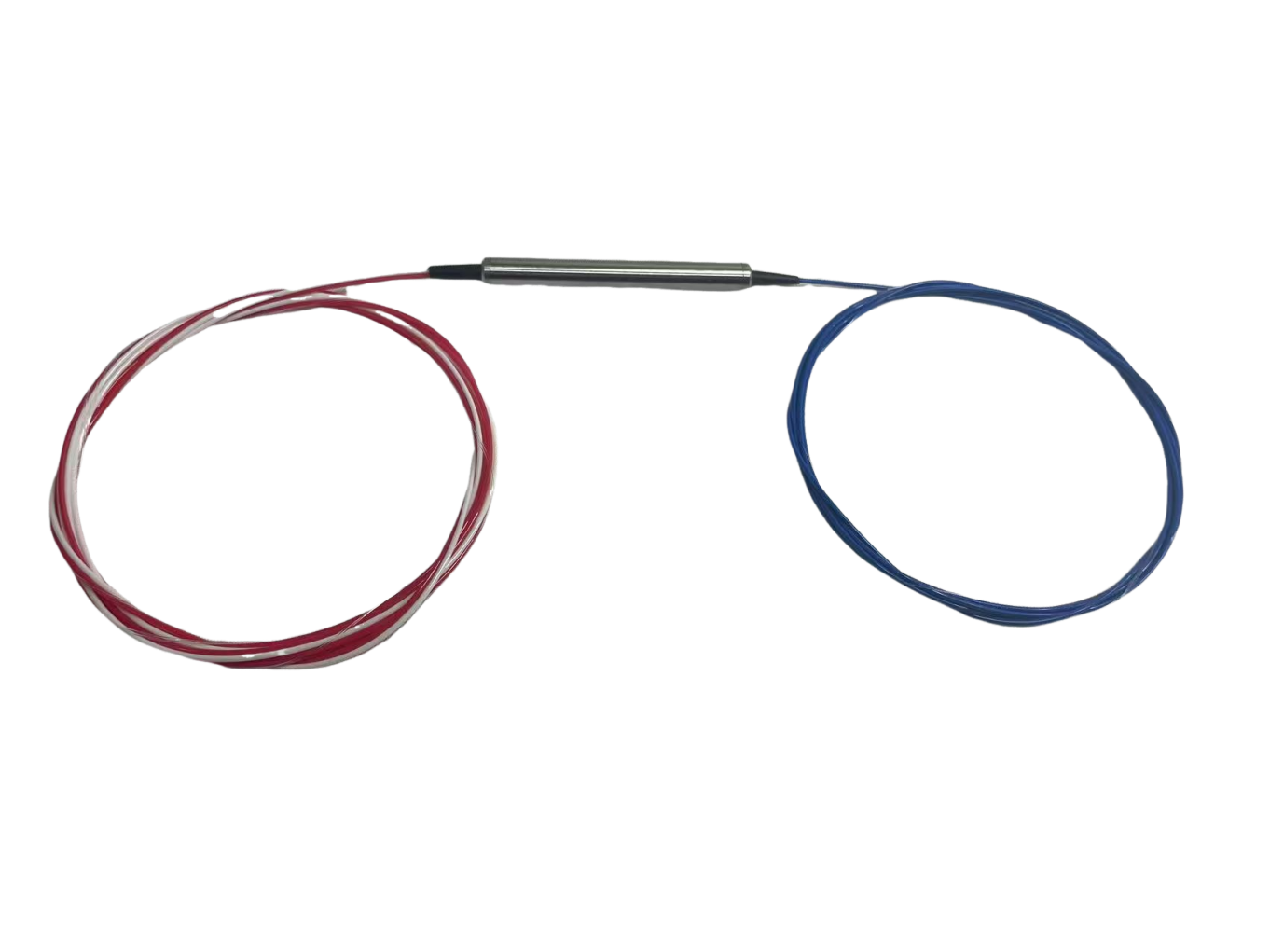

850nm環形器指標
| 參數 | 單位 | 規格 |
| 光纖類型 | - | 多模、50/125 |
| 端口類型 | - | 3 Ports |
| 中心波長 | nm | 850 |
| 工作波長帶寬 | nm | ±10 |
| 典型插入損耗 23℃ | dB | 1.3 |
| 1.1 | ||
| 最大插入損耗23℃ | dB | 1.8 |
| 典型峰值隔離度 23℃ | dB | ＞20 |
| 最小隔離度23℃ | dB | ＞18 |
| 最小串?dāng)_ | dB | 45 |
| 最小回波損耗 | dB | 45 |
| 最大傳輸光功率(CW) | mW | 300 |
| 最大拉力 | N | 5 |
| 光纖長度 | - | 0.5m帶0.9mm套管 |
| 光纖連接頭 | 環形器與光開關熔接 | |
| 封裝類型 | T型封裝 | |
| 工作溫度 | °C | -5~+70 |
| 儲存溫度 | °C | -40~+85 |
