波長選擇開關

波長選擇開關具有高精度與靈活性、高集成度與低功耗、可編程性與可重構性、低插入損耗與穩定性等特點,應用于可重構光分插復用(ROADM)系統、波分復用(WDM)系統、數據中心與云計算、光譜分析與光傳感等領域


產品咨詢
詳細信息

波長選擇開關

一、波長選擇開關的定義
波長選擇開關(WSS)是光通信網絡中的一種關鍵設備,它通過精密的光學結構和控制機制,實現了對光信號波長的精準選擇和靈活調度。WSS的工作原理主要基于光柵的衍射效應和光開關的切換功能,能夠在輸入的多個波長信號中將所選擇的波長信號輸出到指定的輸出端口,為光通信網絡提供了動態的光路管理。
二、波長選擇開關的特點
1、高精度與靈活性:WSS采用先進的光學技術和控制機制,能夠?qū)崿F(xiàn)對光信號波長的精準選擇和靈活調度,滿足光通信網絡對波長資源的高精度管理需求。
2、高集成度與低功耗:WSS采用單片集成設計,實現了高度的集成化,降低了功耗和成本,同時提高了系統的穩定性和可靠性。
3、可編程性與可重構性:WSS具有高度的可編程性和可重構性,能夠動態地分配和重配置光纖網絡中的波長資源,支持遠程軟件配置和自動功率均衡,極大地提高了網絡的靈活性和可重構性。
4、低插入損耗與穩定性:WSS采用優質的光學材料和精密的制造工藝,確保了低插入損耗和高穩定性,為光通信網絡的長期穩定運行提供了有力保障。
三、波長選擇開關的技術參數
    參數
單位
1x2(2x1)
1x2(2x1)
1x9(9x1)
1x9(9x1)
100GHz
50GHz
100GHz
50GHz
    端口數


3
10
    通道數


40/44/48
80/88/96
40/44/48
80/88/96
    插入損耗
Express
dB
<6
<6.5
<7.5
<7.5
Service
dB
<6
<6.5
<7.5
<7.5
    有效帶寬

GHz




    通道0.5dB帶寬

GHz
+/- 0.01



    通道3dB帶寬

GHz
>100Billions



    通道消光比

dB
>35
>35
>35
>35
    可調諧衰減范圍

dB
0~15
0~15
0~15
0~15
    衰減精度
@0~10dB
dB
±1
±1
±1
±1
@0~15dB
dB
±10%*Att.
±10%*Att.
±10%*Att.
±10%*Att.
    衰減響應時間

ms
<250



    切換時間

ms
<1500



    外形尺寸(LxWxH)

mm
180*110*20

185*110*32

    功耗

W
<8

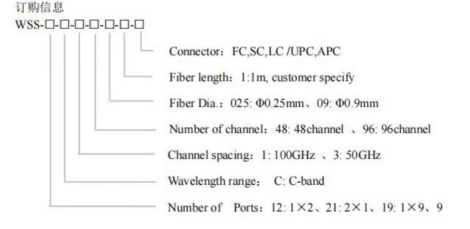

四川梓冠光電波長選擇開關訂貨信息




波長選擇開關拓展資料
一、波長選擇開關的工作原理
1、光信號輸入:當光信號通過輸入光纖進入WSS時,首先經過一個準直透鏡,使光波保持平行狀態。
2、波長分離:隨后,光波通過光柵或陣列波導光柵(AWG)進行濾波,不同波長的光波被分離出來。
3、光開關切換:分離后的光波被送到光開關陣列,光開關根據控制信號將指定的光波折返到相應的輸出端口,實現波長的選擇和調度。
二、波長選擇開關的應用范圍
1、可重構光分插復用(ROADM)系統:WSS是ROADM系統的核心器件之一,實現了全光交換網絡任意輸入輸出路由之間的連接,提高了光通信網絡的靈活性和可擴展性。
2、波分復用(WDM)系統:WSS能夠?qū)⒍鄠€不同波長的光信號復用到一根光纖中,實現高效傳輸。同時,它還能根據需要將輸入光信號的波長轉換為其他需要的波長,實現光信號的靈活轉換和傳輸。
3、數據中心與云計算:在數據中心和云計算領域,WSS能夠?qū)崿F(xiàn)對光信號的靈活調度和配置,提高了數據中心的傳輸效率和容量,為云計算的發展提供了有力支持。
4、光譜分析與光傳感:WSS還可用于光譜分析和光傳感領域,通過選擇特定波長的光進行分析和測量,為科學研究、環境監測和醫療診斷等領域提供了強有力的支持。
