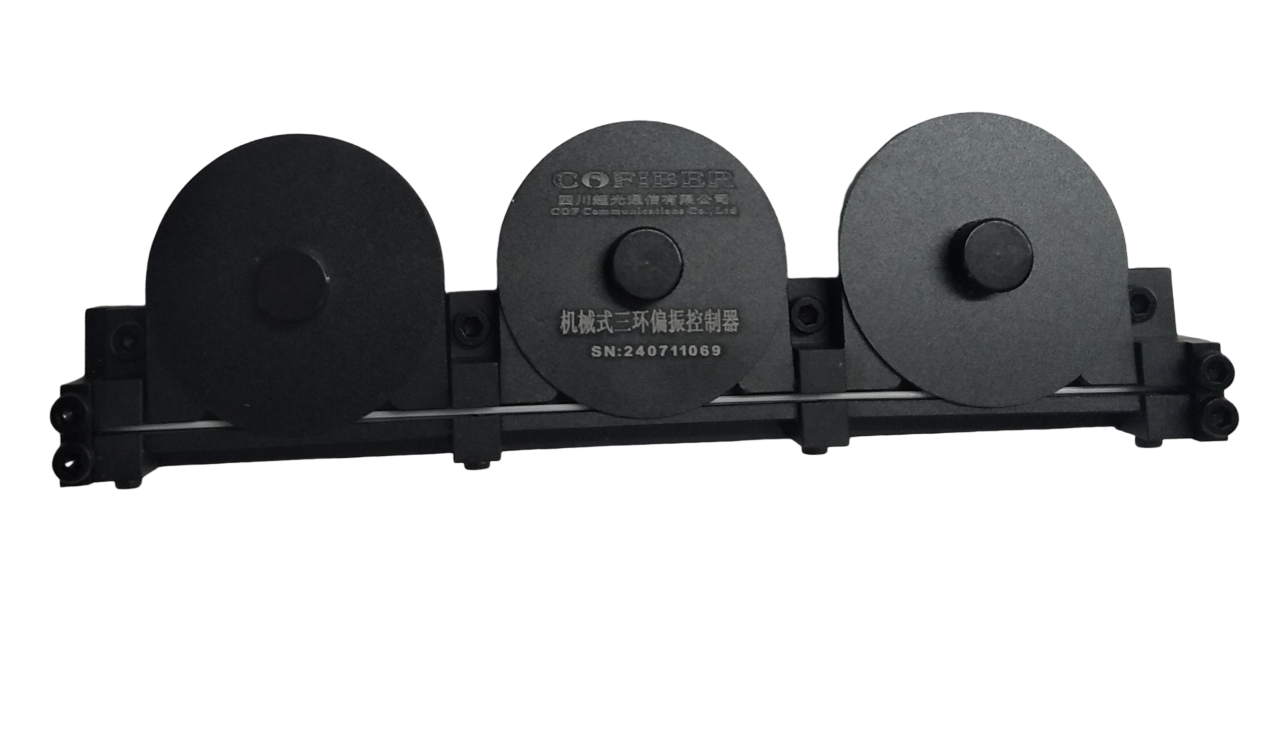

1550nm機械式三環偏振控制器

       四川梓冠光電生產的機械式三環偏振控制器是利用光纖在外力作用下感生雙折射原理制成。其中三個環分別等效為?/4、?/2、?/4三種波片，光波進過?/4波片轉換為線偏振光，再由?/2波片調整偏振方向，最后經由?/4波片將線偏振光的偏振狀態變成任意的偏振態。由雙折射效應產生的延遲效果主要由光纖的包層半徑、光纖環繞半徑和光波波長所決定，經驗證該控制器可產生全方位偏振態的變化，調整的偏振態可覆蓋整個龐加球。
一、1550nm機械式三環偏振控制器特性
等效于?/2、?/4光學波片
可調至龐加球上任意偏振態點
低插入損耗，寬波長工作范圍
做工精良，價格低廉
拆卸方便，可自行更換纏繞光纖
二、1550nm機械式三環偏振控制器應用
單模到保偏光纖的應用
偏振相關損耗的測量(PDL)
偏振敏感的器件的應用
光纖激光器
光纖激光器

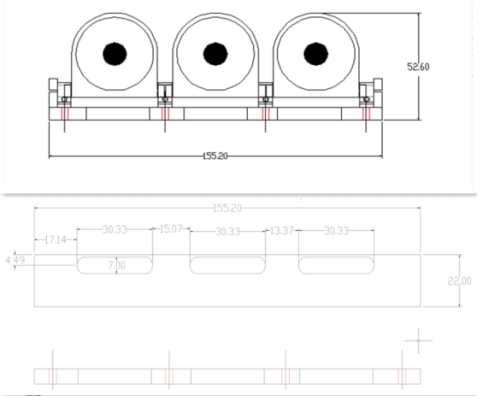

三、1550nm機械式三環偏振控制器產品結構圖

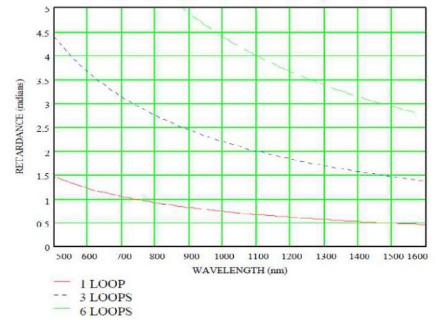

偏振控制器單環延遲度與波長、繞環圈數的關系

（測試單位：光纖環直徑40mm，光纖包層直徑125μm）
舉例：偏振控制器光纖環固定直徑為40mm，將包層直徑為125μm的單模光纖繞在其中；
當λ=1550nm，環繞圈數loop=1時，該環相當于λ/2波片；
當λ=1550nm，環繞圈數loop=3時，該環相當于3λ/2波片。
