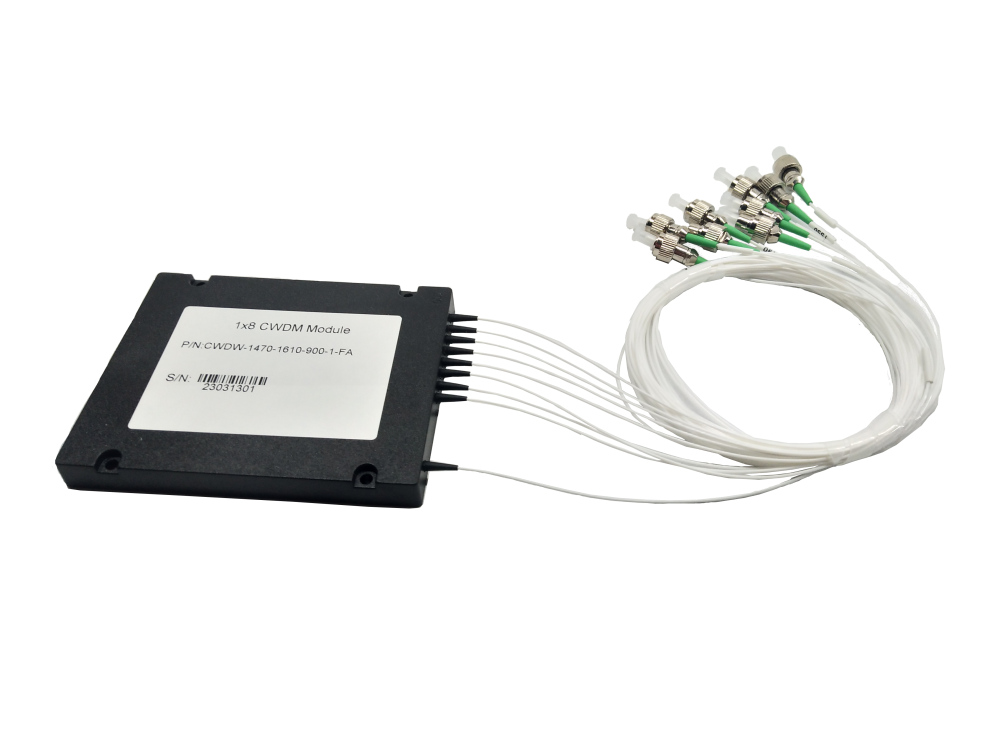

單模CWDM產品具有低插入損耗、高通道隔離度、低偏振相關損耗等特性，應用于接入網絡、波分復用系統、企業網絡等領域
| 參數 | 單位 | 規格 | |||||
| 波長范圍 | nm | 1460~1620 | 1260~1620 | ||||
| 中心通道 （ITU或ITU+1） | nm | 1470/1490…1610or 1471/1491…1611 | 1270/1290…1610or 1271/1291…1611 | 1290/1310 | |||
| 通道 | ch | 4 | 8 | 4 | 8 | 16 | 2 |
| 通頻帶 | nm | ≥± 7.5 | ≥± 7.5 | ||||
| 通帶波動 | dB | ≤ 0.5 | ≤ 0.5 | ||||
| 通道插入損耗 | dB | 2.0 | 2.8 | 2.0 | 3.0 | 4.8 | 1.0 |
| 可選快速插入損耗 | dB | 1.8 | 2.6 | 1.8 | 2.8 | 4.6 | 0.8 |
| 隔離度（相鄰?fù)ǖ溃?br /> | dB | ≥30 | |||||
| 隔離度（非相鄰?fù)ǖ溃?br /> | dB | ≥40 | |||||
| 偏振相關損耗 | dB | ≤ 0.2 | |||||
| 偏振模色散 | ps | ≤ 0.2 | |||||
| 方向性 | dB | ≥50 | |||||
| 回波損耗 | dB | ≥45 | |||||
| 光功率處理 | mW | ≤500 | |||||
| 工作溫度范圍 | ℃ | -5 to 70 | |||||
| 儲存溫度范圍 | ℃ | -40 to 85 | |||||
| 光纖類型 | SMF-28e+ | ||||||
| 封裝尺寸（長x寬x高） | mm | 100 x 80 x 10 | 110 x 95x 15 | 100 x 80 x 10 | |||

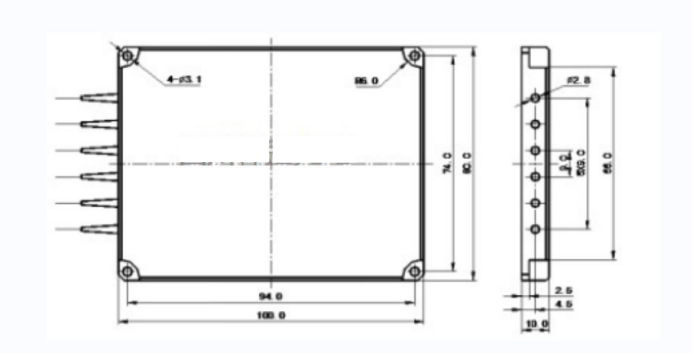

尺寸圖

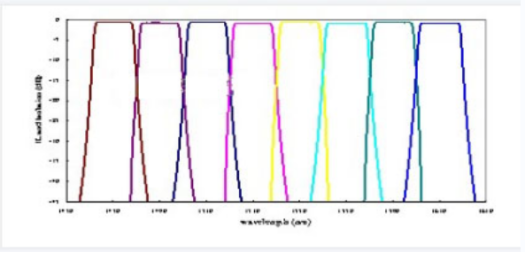

光譜圖
四川梓冠光電單模CWDM訂購信息
| 波長 | 通道數 | 信號類型 | 尾纖長度 | 光纖類型 | 連接器 |
| 0=ITU 1=ITU+1 S=others | 1=3 channel 2=4 channel 3=8 channel 4=others | Demux Mux B.Mux & DeMux | A=0.5m B=1.0m C=others | 1=SMF-28 2=50/125μm 3=62.5/125μm 4=PM 5=others | 0=NO 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC |
