模場直徑轉換FA提供一種低損耗耦合到具有較小模場的波導的方法，采用一小段超高數值孔徑單模光纖( UHNA)拼接到標準的SM或PM光纖的尾纖上，來實現模場的轉換。具有低插損、高Pitch-core的特性。

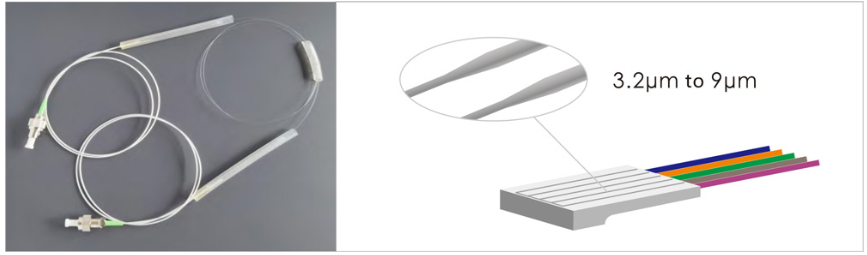

模場直徑轉換FA提供一種低損耗耦合到具有較小模場的波導的方法，采用一小段超高數值孔徑單模光纖( UHNA)拼接到標準的SM或PM光纖的尾纖上，來實現模場的轉換。該產品是高速硅光子收發器模塊上連接的理想方案，可提供定制化模場直徑，如如3.2μm/3.3μm/ 4μm/5.5μm轉換到9μm，采用特殊組裝拋光工藝以及高精度V型槽基板，實現低插損，采用全石英材質，耐寬溫。
模場轉換光纖陣列( MFD-FA )特性/ Feature
低插損
高Pitch-core
模場轉換光纖陣列( MFD-FA )應用/ Application
集成光子收發模塊
模場轉換光纖陣列( MFD-FA )規格/ Spec
4到64通道
模場轉換光纖陣列參數
性能指標 產品類型 | 模場轉換光纖類型：UHNA1 |
工作波長 | 1100-1600nm |
插損IL | <=0.4dB |
消光比 ER | 25--30dB |
性能指標 產品類型 | 模場轉換光纖類型：UHNA7 |
工作波長 | 1500-2000nm |
插損IL | <=0.65dB |
消光比 ER | >30dB |
多通道保偏模場轉換光纖陣列參數
參數 | 規格 | 單位 |
通道數 | 1, 4, &客戶定制 |
|
模場轉換光纖類型 | UHNA1/UHNA7 |
|
單模光纖 | G657.客戶定制 |
|
連接頭 | FC/APC SC/APC FC/UPC SC/UPC |
|
FA研磨角度 | 0.90,客戶定制 | 度 |
插入損耗（包含連接頭） | <1 | dB |
通道均勻性 | <0.2 | dB |
光纖長度 | 客戶定制 | m |
1 UHNA1 工作波長范圍 1100-1600nm,模場直接 4±0.3@1310nm,4.8±0.3@1553nm | ||
四川梓冠光電專業制造生產模場轉換光纖陣列( MFD-FA )，歡迎來電咨詢！
