射頻微波低噪聲放大器1-18GHz

一、射頻微波低噪聲放大器1-18GHz基礎參數(Features)
頻率范圍（Frequency Range）：1-18GHz
連接器(Connectors)：IN:SMA-F(母)；OUT:SMA-F(母)
型號(Model)：ZGLNA-6-18-G40P23S
增益（Gain）：35 dB typ
P1dB：17 dBm typ
噪聲系數（Noise Factor）：2.5 dB typ
供電電源（Power Supply Voltage）：+12 V/150mA
二、射頻微波低噪聲放大器1-18GHz優點（Advantage）
1、低噪聲系數：1-18GHz低噪聲功率放大器具有極低的噪聲系數，能夠在放大信號的同時最大限度地抑制噪聲的引入，確保輸出信號的純凈度和穩定性。
2、高增益：放大器提供高增益，能夠?qū)⑽⑷跣盘柗糯蟮阶銐虻墓β仕?，以滿足各種應用場景的需求。
3、寬頻帶覆蓋：覆蓋1至18GHz的寬頻段，適用于多種通信和測量標準，具有廣泛的適用性。
4、高線性度：采用先進的電路設計和電子元件，確保輸出信號的線性度，降低失真和干擾。

三、射頻微波低噪聲放大器1-18GHz主要性能指標（Electrical Specifications）

參數	最小值	典型值	最大值	單位
頻率范圍 Frequency	1-18			GHz
增益 Gain	-	35	-	dB
增益平坦度 Gain Flatness	-	±3.5	-	dB
噪聲系數 Noise Figure	-	2.5	-	dB
P1dB	-	17	-	dBm
輸入駐波 Input VSWR	-	1.8	-	:1
輸出駐波 Output VSWR	-	2.0	-	:1
特性阻抗 Characteristic Impedance	50			ohm
輸入功率 Input Power (CW)	-	-	+5	dBm
電壓 Voltage	12			V
電流 Current	150			mA
工作溫度范圍 Operating Temperature	-40		+55	℃
保存溫度范圍 Storage Temperature	-40		+85	℃
重量 Weight	80			g

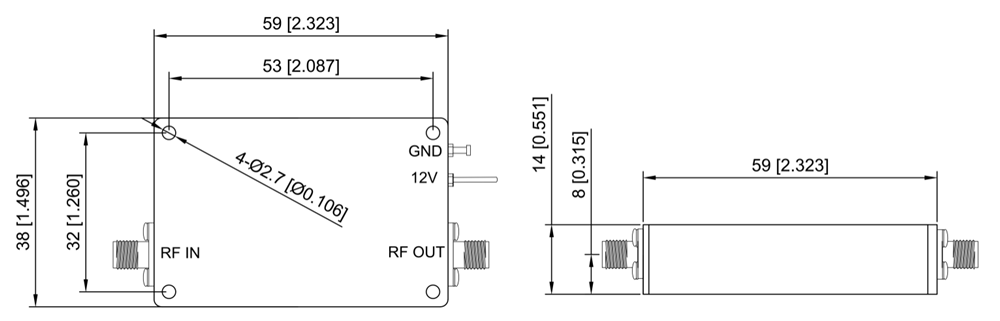

四、射頻微波低噪聲放大器1-18GHz外形尺寸圖（Outline Drawing）單位：毫米/英寸（mm/inch）

五、射頻微波低噪聲放大器1-18GHz拓展資料
一、射頻微波低噪聲放大器1-18GHz工作原理（Working principle）
1-18GHz低噪聲功率放大器的工作原理基于先進的微波和射頻技術。當輸入信號進入放大器時，它首先通過輸入匹配網絡，該網絡用于匹配輸入信號的阻抗，以減小傳輸線路和天線帶來的干擾。隨后，信號進入放大器單元，該單元通常由高性能的晶體管組成，負責將輸入信號放大到更高的功率級別。
在放大過程中，放大器單元會盡可能減小自身產生的噪聲，以確保輸出信號的信噪比。最后，放大后的信號通過輸出匹配網絡，該網絡用于匹配放大器單元的輸出阻抗，以減小信號輸出時的干擾，并將信號傳輸?shù)较乱患夒娐坊蛱炀€。
二、射頻微波低噪聲放大器1-18GHz應用領域（Application area ）
1、無線通信：增強手機基站、WiFi路由器等設備的信號覆蓋范圍和數據傳輸速率，提高通信質量。
2、衛星通信：確保衛星信號在傳輸過程中的穩定性和清晰度，支持全球范圍內的通信服務。
3、雷達探測：提高雷達系統的探測精度和距離，確保目標檢測的準確性。
4、精密測試測量：在電子測試設備中，用于信號的放大和校準，提高測試精度和可靠性。
三、四川梓冠光電射頻微波低噪聲放大器1-18GHz的生產制造優勢
四川梓冠光電科技有限公司，作為光通信設備和光通訊芯片的研發、設計、生產及銷售的高新技術企業，在0.5-6 GHz低噪聲功率放大器的生產制造方面具有顯著優勢：
1、技術領先：梓冠光電擁有一支由行業專家組成的研發團隊，致力于低噪聲功率放大器的技術創新和產品研發。公司采用先進的生產工藝和測試設備，確保每一臺放大器都具備優異的性能和穩定性。
2、品質卓越：梓冠光電嚴格把控原材料采購和生產過程，確保產品的品質達到國際先進水平。公司通過了ISO9001質量管理體系認證，為客戶提供可靠的質量保障。
3、定制服務：梓冠光電提供針對特定應用的定制化解決方案，滿足客戶個性化需求。無論是無線通信、雷達探測還是微波測量等領域，梓冠光電都能提供最適合的低噪聲功率放大器產品。
4、生產規模：梓冠光電擁有大規模的生產基地和先進的生產線，能夠高效、穩定地生產0.5-6 GHz低噪聲功率放大器，滿足客戶的批量需求。
5、售后保障：梓冠光電建立了完善的售后服務體系，為客戶提供及時、專業的技術支持和維修服務。公司擁有一支經驗豐富的售后服務團隊，能夠迅速響應客戶的需求和問題，確保客戶在使用過程中的無憂體驗。
