射頻微波低噪聲功率放大器6-18GHz

一、射頻微波低噪聲功率放大器6-18GHz基礎參數(Features)
頻率范圍（Frequency Range）：6-18GHz
連接器(Connectors)：IN:SMA-F(母)；OUT:SMA-F(母)
型號(Model):ZGLNA-6-18-G40P23S
增益（Gain）：40 dB typ
P1dB：23 dBm typ
噪聲系數（Noise Factor）：1.9 dB typ
供電電源（Power Supply Voltage）：+12 V/180mA
二、射頻微波低噪聲功率放大器6-18GHz優點（Advantage）
1、低噪聲性能：在6-18GHz頻段內，低噪聲功率放大器能夠顯著降低自身產生的噪聲，提高信噪比，確保信號的清晰度和準確性。
2、高增益：放大器能夠提供較高的增益，將微弱的輸入信號放大至足夠的功率水平，以滿足后續電路的處理需求。
3、寬頻帶覆蓋：覆蓋6-18GHz的寬廣頻段，適用于多種無線通信、雷達探測及微波測量等應用場景。
4、穩定性好：采用先進的電路設計和優質的材料，確保放大器在寬頻段內具有良好的穩定性和一致性。

三、射頻微波低噪聲功率放大器6-18GHz主要性能指標（Electrical Specifications）

參數	最小值	典型值	最大值	單位
頻率范圍 Frequency	6-18			GHz
增益 Gain	-	40	-	dB
增益平坦度 Gain Flatness	-	±2.5	-	dB
噪聲系數 Noise Figure	-	1.9	-	dB
P1dB	-	23	-	dBm
輸入駐波 Input VSWR	-	1.8	-	:1
輸出駐波 Output VSWR	-	2.0	-	:1
特性阻抗 Characteristic Impedance	50			ohm
輸入功率 Input Power (CW)	-	-	+10	dBm
電壓 Voltage	12			V
電流 Current	180			mA
工作溫度范圍 Operating Temperature	-40		+55	℃
保存溫度范圍 Storage Temperature	-40		+85	℃
重量 Weight	150			g

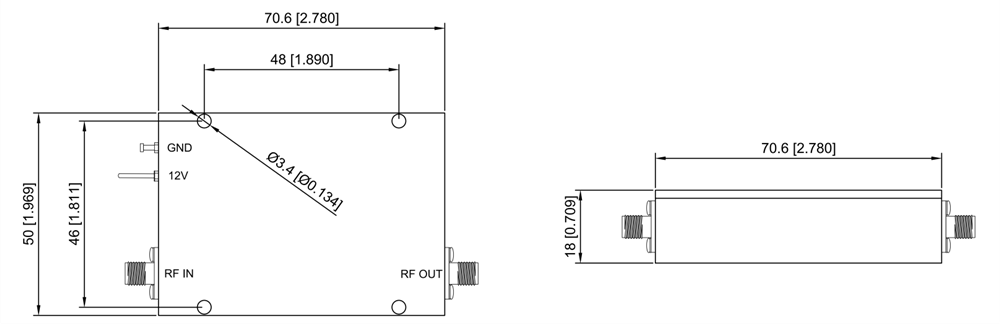

四、射頻微波低噪聲功率放大器6-18GHz外形尺寸圖，單位：毫米/英寸（mm/inch）

五、射頻微波低噪聲功率放大器6-18GHz拓展資料
一、射頻微波低噪聲功率放大器6-18GHz工作原理（Working principle）
6-18GHz低噪聲功率放大器的工作原理基于先進的晶體管或場效應管的非線性放大特性。當輸入信號進入放大器時，首先通過輸入匹配網絡進行阻抗匹配，以減少信號反射和損失。隨后，信號被送入放大器單元，其中晶體管或場效應管根據輸入信號的幅度和相位進行精確放大。
在放大過程中，放大器單元會引入一定的噪聲，但低噪聲功率放大器通過采用先進的電路設計和優質的材料，將這一噪聲降至最低。最后，放大后的信號通過輸出匹配網絡，調整輸出阻抗，以減少信號在傳輸過程中的損失，并傳輸?shù)较乱患?jí)電路或天線。
二、射頻微波低噪聲功率放大器6-18GHz應用領域（Application area ）
1、無線通信：如移動通信基站、衛星通信系統等，提高信號覆蓋范圍和傳輸質量。
2、雷達探測：用于氣象觀測、軍事偵察、交通監控等領域，提高雷達系統的探測距離和分辨率。
3、微波測量：用于微波網絡分析儀、頻譜分析儀等測試設備，提供穩定的信號輸出和測量精度。
4、電子對抗：在軍事電子對抗中，低噪聲功率放大器可用于提高接收機的靈敏度和抗干擾能力。
三、四川梓冠光電射頻微波低噪聲功率放大器6-18GHz的生產制造優勢
四川梓冠光電科技有限公司，作為光通信設備和光通訊芯片的研發、設計、生產及銷售的高新技術企業，在6-18GHz低噪聲功率放大器的生產制造方面具有顯著優勢：
1、技術領先：梓冠光電擁有一支由行業專家組成的研發團隊，致力于低噪聲功率放大器的技術創新和產品研發。公司采用先進的生產工藝和測試設備，確保每一臺放大器都具備優異的性能和穩定性。
2、品質卓越：梓冠光電嚴格把控原材料采購和生產過程，確保產品的品質達到國際先進水平。公司通過了ISO9001質量管理體系認證，為客戶提供可靠的質量保障。
3、定制服務：梓冠光電提供針對特定應用的定制化解決方案，滿足客戶個性化需求。無論是無線通信、雷達探測還是微波測量等領域，梓冠光電都能提供最適合的低噪聲功率放大器產品。
4、生產規模：梓冠光電擁有大規模的生產基地和先進的生產線，能夠高效、穩定地生產6-18GHz低噪聲功率放大器，滿足客戶的批量需求。
5、售后服務：梓冠光電建立了完善的售后服務體系，為客戶提供及時、專業的技術支持和維修服務。公司擁有一支經驗豐富的售后服務團隊，能夠迅速響應客戶的需求和問題，確?？蛻粼谑褂眠^程中的無憂體驗。
